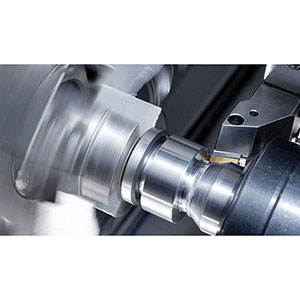

Certaines causes d’erreurs thermiques dans l’usinage par tournage

Les tours verticaux à commande numérique subissent souvent des dérives dimensionnelles et une dégradation de la précision lors d'un fonctionnement stable prolongé ou d'un usinage à forte charge. Les causes profondes de ces problèmes sont à la fois des erreurs géométriques de la machine et des erreurs thermiques.

Cet article passe systématiquement en revue les principales sources, caractéristiques et impacts des erreurs thermiques, et compare les avantages et les inconvénients de la compensation matérielle et logicielle.

Classification des erreurs :

1. Erreurs géométriques : erreurs inhérentes causées par des défauts de fabrication de la machine, des erreurs d'ajustement des pièces, des tolérances d'installation et des déplacements statiques/dynamiques (par exemple, rectitude des glissières, erreurs angulaires, erreurs de pas de vis).
2. Erreurs thermiques : erreurs causées par la dilatation thermique ou la déformation thermique de la machine ou de la pièce à usiner en raison des changements de température ; celles-ci varient en fonction du temps et des conditions d'usinage et représentent donc des sources d'erreurs dépendantes du temps.

Principales causes des erreurs thermiques :

1. Chaleur de coupe : de grandes quantités de chaleur générées dans la zone de coupe entre l'outil et la pièce sont en partie transmises à la pièce, au porte-outil et à la structure de la machine, provoquant une augmentation locale de la température et une déformation.
2. Chauffage de la broche et du moteur : le moteur de la broche, les servomoteurs et les unités d'entraînement génèrent de la chaleur pendant leur fonctionnement, ce qui modifie la géométrie de la broche et le faux-rond radial.
3. Frottement des roulements et de la transmission : le frottement dans les roulements, les boîtes de vitesses, les courroies/accouplements, etc. produit de la chaleur et une expansion locale qui affectent la précision et la concentricité de la transmission.
4. Frottement de glissement et glissières : les glissières, les coulisses et les vis sans fin génèrent de la chaleur par frottement pendant le mouvement, provoquant un déplacement thermique du chariot et du système d'avance.
5. Chaleur du système hydraulique/pneumatique : les pompes hydrauliques, les vannes, les réservoirs d'huile, etc. génèrent de la chaleur qui est transmise par les structures de support aux composants clés de la machine.
6. Fluctuations de température du liquide de refroidissement et du fluide de coupe : une température instable du liquide de refroidissement ou des variations de débit modifient les conditions de dissipation thermique de la pièce et de l'outil, affectant l'équilibre thermique.
7. Changements de température ambiante et de l'atelier : les différences de température diurnes ou saisonnières et un mauvais contrôle de la climatisation provoquent une dérive globale de la température de la machine.
8. Sources de chaleur asymétriques et gradients de température : la répartition inégale des sources de chaleur internes/externes ou un chauffage local prolongé (par exemple, une coupe unilatérale de longue durée) crée une déformation thermique non uniforme et des erreurs de positionnement.
9. Effets thermiques des fixations et des pièces : les pièces de grande taille ou à forte capacité thermique absorbent la chaleur pendant l'usinage et modifient leurs positions relatives ; la conduction thermique des fixations peut également transmettre des erreurs.

Caractéristiques et impacts des erreurs thermiques :

1. Dépendance temporelle : les erreurs thermiques s'accumulent au cours du temps d'usinage et présentent des variations tendancielles ou périodiques. Elles peuvent être stables sur de courts intervalles, mais devenir significatives lors de cycles longs.
2. Non-uniformité spatiale : différents composants chauffent de manière inégale, produisant des modèles de déformation complexes (déplacement, inclinaison, flexion).
3. Effet important sur les travaux de haute précision : les erreurs thermiques sont particulièrement importantes dans l'usinage au micromètre et le positionnement répétitif, provoquant des écarts dimensionnels, des erreurs géométriques et une dégradation de la qualité de surface.
4. Difficiles à éliminer par un réglage matériel unique : comme les erreurs thermiques varient en fonction des conditions de fonctionnement, les corrections ou calibrages mécaniques fixes sont souvent inefficaces à long terme.

Limites de la compensation matérielle traditionnelle :

La compensation matérielle (par exemple, la refabrication de pièces, l'ajustement des jauges d'étalonnage, les modifications de la structure mécanique) peut corriger les erreurs géométriques statiques, mais ne peut pas faire face aux erreurs thermiques variables dans le temps ou semi-aléatoires. Ces mesures manquent de flexibilité, nécessitent des cycles d'ajustement longs et des coûts élevés, et doivent être répétées fréquemment pour différentes pièces ou conditions de coupe, ce qui les rend inadaptées aux environnements de production dynamiques.

Mesure des erreurs thermiques :

1. Emplacement des capteurs : installez des capteurs de température (thermocouples / RTD) et les capteurs de déplacement/différentiel nécessaires à des emplacements clés tels que la broche, la vis mère, le banc, les glissières, les moteurs principaux, les logements de roulements et les entrées/sorties de liquide de refroidissement.
2. Essais et collecte de données : collecter les données de température et d'erreurs géométriques (déplacement, rectitude, concentricité) dans des conditions représentatives (profondeur de coupe variable, vitesse de coupe, usinage à vide/continu, etc.
