Moulage par injection à deux composants de boîtiers d’outils électriques OEM

Le procédé de moulage par injection à deux composants permet d’obtenir un aspect bicolore ou une combinaison de matériaux fonctionnels (par exemple, l’intégration d’une coque dure et de points de contact souples), ce qui améliore considérablement le toucher du produit, sa résistance au glissement, son étanchéité et son efficacité d’assemblage. Il est couramment utilisé pour les boîtiers et les composants de préhension des outils électriques portatifs tels que les perceuses électriques, les scies et les clés à chocs.

Principe du moulage par injection à deux composants :

Le moulage par injection à deux composants consiste à injecter différents matériaux ou plastiques de différentes couleurs dans différentes zones d’une même pièce en deux étapes d’injection indépendantes (ou à l’aide d’un système de moules parallèles à deux cavités). La première étape consiste à injecter le substrat (généralement un plastique rigide structurellement solide) et à le positionner dans le moule ; ensuite, le moule utilise des mécanismes de rotation, de commutation ou de transfert pour positionner la pièce à usiner pour la deuxième injection, où le deuxième matériau (tel que le TPE/TPU souple) est injecté pour réaliser le surmoulage, l’encapsulation ou le collage. Les facteurs clés sont la précision de positionnement des deux injections, la conception de la ligne de collage/interface et la compatibilité entre les matériaux.

Exigences en matière de moules et d’équipements :

1. Structure du moule : doit offrir une capacité de double injection ou un mécanisme de positionnement d’injection en deux étapes (moule rotatif, moule à transfert linéaire ou moule à index) ; les cavités du moule, les lignes de joint et le positionnement du transfert doivent être précis, et la conception doit tenir compte du démoulage, du refroidissement et des canaux d’injection secondaires.
2. Portes et canaux d’injection : sélectionner de manière raisonnable les types et les emplacements des portes, et utiliser un système à canaux chauds si nécessaire pour garantir un bon écoulement et un aspect uniforme pour la deuxième injection.
3. Refroidissement et contrôle de la température : afin de garantir la cohérence et la stabilité dimensionnelle entre les deux injections, les circuits de refroidissement doivent être conçus avec précision et un équipement de contrôle de la température du moule stable doit être fourni.
4. Exigences relatives aux machines de moulage par injection : utilisez des machines de moulage par injection spécialisées avec alimentation à deux matériaux ou contrôle deux couleurs/deux étapes (ou deux machines reliées), et assurez un transfert de moule et un contrôle de positionnement de haute précision.

Déroulement du processus et paramètres clés :

1. Préparation du moule et première injection : nettoyer la cavité, injecter le premier matériau et contrôler la vitesse d’injection, la pression de maintien et le refroidissement afin de garantir la qualité dimensionnelle et superficielle.
2. Transfert et positionnement : utiliser des mécanismes rotatifs ou de transfert pour positionner la pièce injectée pour la deuxième injection, en garantissant la précision du positionnement et la force de serrage.
3. Deuxième injection : injecter le deuxième matériau, contrôler de manière raisonnable la température de fusion, le débit d’injection et la pression de maintien afin qu’il forme une bonne liaison et un encapsulage complet avec le substrat à l’interface.
4. Refroidissement et démoulage : régler le temps de refroidissement en fonction des caractéristiques du matériau afin d’éviter tout gauchissement ou délamination de l’interface causés par des contraintes internes.
5. Post-traitement et inspection : ébavurer, rogner ou effectuer des opérations secondaires, et inspecter la liaison de l’interface, l’apparence et les dimensions.

Paramètres clés : vitesse d’injection, pression d’injection, temps de maintien, température du moule, température de fusion, précision de transfert/positionnement et temps de refroidissement.

Avantages et considérations :

1. Avantages : permet d’obtenir une apparence et une combinaison fonctionnelle intégrées, améliore l’efficacité de l’assemblage, réduit les coûts d’assemblage secondaire et améliore l’ergonomie et le confort de prise en main.
2. Considérations : la compatibilité des matériaux, la conception de l’interface, la précision du transfert/positionnement et le refroidissement du moule ont tous une incidence significative sur le rendement ; pour la production en grande série, il faut tenir compte des compromis entre les systèmes à canaux chauds, l’investissement dans les moules et les coûts de maintenance.

Applications typiques du moulage par injection à deux composants :

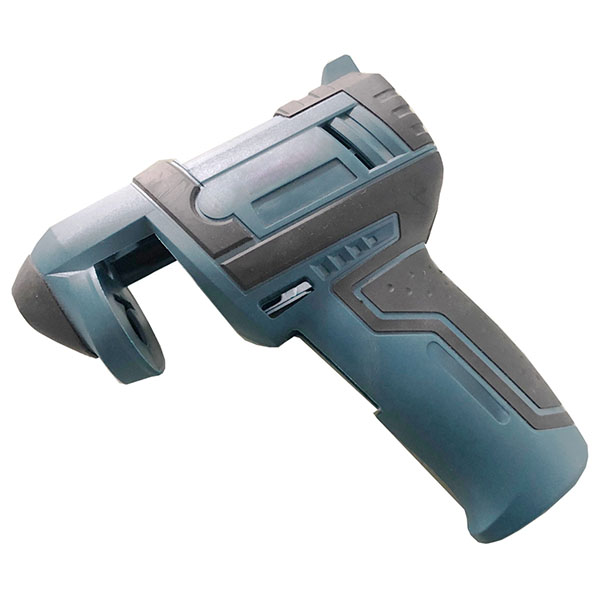

1. Boîtiers et poignées d’outils électriques : structures à coque rigide combinées à des poignées souples ou des points de contact doux.
2. Interrupteurs et boutons : moulage intégré de structures rigides avec des zones de commande souples au toucher.
3. Autres appareils portatifs : boîtiers qui doivent être à la fois durables et confortables à tenir.
