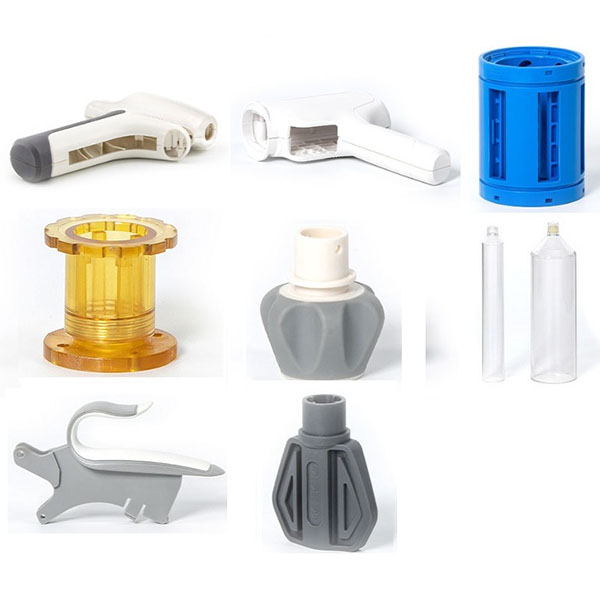

Pièces moulées par injection thermoplastique pour dispositifs médicaux

Les pièces moulées par injection thermoplastique pour dispositifs médicaux sont des composants de précision formés par moulage par injection de plastiques techniques thermoplastiques. Elles sont largement utilisées dans les boîtiers de dispositifs médicaux, les pièces structurelles, les pièces de guidage, les boutons-pression, les connecteurs, les accessoires consommables jetables et les assemblages médicaux réutilisables.

Applications typiques :

1. Boîtiers et panneaux d’appareils médicaux : tels que les boîtiers et les pièces structurelles pour les moniteurs, les analyseurs et les appareils portatifs.
2. Connecteurs de fluides et corps de vannes : pièces d’interface et sièges de vannes utilisés pour la perfusion, l’administration de médicaments et les raccords de tubulures.
3. Accessoires consommables jetables ou réutilisables : tels que les accessoires d’échantillonnage, les supports de réactifs et les dispositifs de fixation de cathéters (sous réserve des exigences en matière de matériaux).
4. Supports internes et pièces de positionnement : fentes en plastique et structures de support utilisées pour positionner les circuits imprimés, les capteurs ou les composants optiques.
5. Pièces non critiques soumises à des charges des instruments chirurgicaux : telles que poignées, manchons, boutons et mécanismes de fonctionnement (le choix des matériaux doit répondre aux exigences de stérilité et de résistance chimique).

Matériaux courants et caractéristiques des pièces moulées par injection thermoplastique :

1. Polypropylène (PP) de qualité médicale : bonne stabilité chimique, résistance aux produits chimiques, peut être thermoscellé ou soudé.
2. Polycarbonate (PC) de qualité médicale : résistant aux chocs et très transparent, convient aux fenêtres transparentes et aux pièces structurelles.
3. Polyamide de qualité médicale (PA, nylon) : résistant à l’usure et à la fatigue, adapté aux pièces porteuses ou à ajustement coulissant (tenir compte des effets de l’absorption d’humidité sur les dimensions).
4. Matériaux modifiés au polyimide de qualité médicale et POM (polyoxyméthylène) : utilisés pour les pièces nécessitant une rigidité élevée et un faible frottement.
5. PPSU, PEEK et autres plastiques techniques haut de gamme de qualité médicale : utilisés pour les dispositifs réutilisables soumis à une stérilisation à haute température ou à des environnements difficiles.
6. Lors du choix des matériaux, tenez compte de manière exhaustive de la biocompatibilité, des méthodes de stérilisation (autoclave, oxyde d’éthylène, irradiation gamma, etc.), de la résistance chimique et des propriétés mécaniques.

Points de conception et considérations techniques :

1. Tolérances dimensionnelles et surfaces d’accouplement : définissez les dimensions critiques et les tolérances d’ajustement, et spécifiez les classes d’ajustement et la rugosité de surface si nécessaire.
2. Conception des parois minces et des flux : répartir l’épaisseur des parois de manière raisonnable afin d’éviter les zones trop minces ou trop épaisses qui provoquent des déformations, des injections insuffisantes ou des brûlures.
3. Contraintes et disposition des nervures : utilisez des nervures, des chanfreins et des congés pour réduire la concentration des contraintes et améliorer la rigidité.
4. Conception du démoulage et de l’éjection : tenez compte des angles de dépouille, de l’emplacement des broches d’éjection et de la séquence d’éjection afin de protéger les caractéristiques et les surfaces de précision.
5. Post-traitement et emplacements d’assemblage secondaire : réservez des emplacements pour l’ajout de goujons, le rivetage à chaud ou le soudage par ultrasons afin de faciliter l’assemblage ultérieur.
6. Adaptation au processus de nettoyage et de stérilisation : pour les pièces stérilisables, tenez compte de la résistance des matériaux aux températures élevées/irradiations et concevez des géométries faciles à nettoyer.
7. Compensation du retrait et du gauchissement des matériaux : définissez la compensation dimensionnelle du moule en fonction de la qualité du matériau et validez-la à l’aide d’une analyse Moldflow.

Processus de moulage par injection et flux de production :

1. Réception et séchage des matériaux : séchez rigoureusement les matériaux hygroscopiques (tels que le PA) et enregistrez les lots afin de garantir la stabilité dimensionnelle.
2. Préparation du moule et moulage d’essai : effectuez un moulage d’essai, ajustez les paramètres d’entrée, de maintien et de refroidissement, et optimisez le rendement et la cohérence dimensionnelle.
3. Moulage par injection : contrôlez la vitesse d’injection, la pression de maintien, la température du moule et le temps de refroidissement en fonction des spécifications du processus.
4. Post-traitement et usinage secondaire : découpe, soudage par ultrasons/plaque chauffante, rivetage, assemblage ou revêtement de surface (si autorisé).
5. Nettoyage et stérilisation (le cas échéant) : effectuer le nettoyage, le séchage et la stérilisation avant emballage conformément aux exigences du client.
6. Inspection et validation du produit fini : effectuer des inspections visuelles, fonctionnelles, d’étanchéité et dimensionnelles, et générer des rapports d’inspection et des informations de traçabilité des lots.
