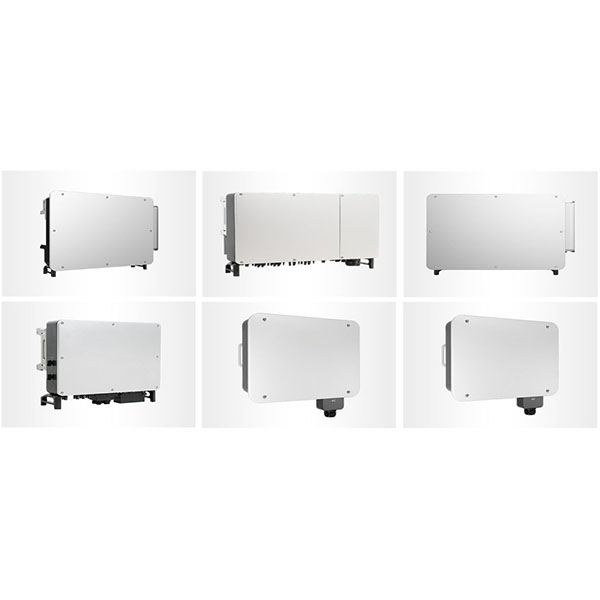

Boîtier en tôle pour onduleur avec blindage EMI et évents

Les boîtiers en tôle pour onduleurs allient résistance, gestion thermique et compatibilité électromagnétique (CEM). Ils peuvent être personnalisés avec des ouvertures de ventilation, des points de mise à la terre, des supports de montage et des entrées de câbles en fonction de la disposition de l’équipement du client, de la méthode d’installation et des exigences fonctionnelles. Ils sont largement utilisés dans les onduleurs industriels, les onduleurs photovoltaïques, les équipements de recharge pour véhicules électriques, les alimentations sans coupure (UPS) et les domaines connexes.

Considérations relatives à la conception et aux fonctionnalités des boîtiers d’onduleurs en tôle :

1. Conception thermique : disposez de manière appropriée les trous de ventilation, les canaux de vortex, les positions de montage des ventilateurs et les points de montage des dissipateurs thermiques ; prenez en charge les systèmes de convection naturelle et de refroidissement par air forcé afin de répondre aux besoins de gestion thermique de la densité de puissance de l’onduleur.
2. CEM et blindage : utilisez des surfaces de contact continues, des revêtements conducteurs ou des joints conducteurs ; réservez des bornes de mise à la terre et des cloisons de blindage pour réduire les interférences électromagnétiques (EMI) et répondre aux exigences des tests standard CEM.
3. Câblage et ouvertures de montage : réservez des découpes et des trous de vis précis en fonction de l’emplacement de la carte mère (PCB), des condensateurs, des transformateurs et des borniers ; fournissez des clips, des entretoises et des goulottes de câbles faciles à installer afin de garantir la cohérence de l’assemblage.
4. Résistance structurelle et résistance aux vibrations : concevez des nervures de renfort, des supports porteurs et des points de montage antivibratoires adaptés aux environnements d’utilisation vibrants ou mobiles, afin d’améliorer la fiabilité et de protéger les composants internes.
5. Protection et étanchéité : concevez des rainures d’étanchéité, des joints en caoutchouc et des trous de drainage conformément à l’indice IP requis afin de répondre aux exigences de protection contre la poussière, l’eau et les environnements industriels.
6. Facilité d’entretien : utilisez des panneaux latéraux amovibles, des panneaux à dégagement rapide ou des structures modulaires pour faciliter l’entretien sur site, le remplacement des ventilateurs et la mise à niveau des composants.

Processus et capacités de fabrication :

1. Découpe et perçage : la découpe au laser, la découpe au plasma, le poinçonnage et le fraisage CNC sont utilisés pour la découpe de contours et le perçage de haute précision.
2. Pliage et formage : des presses plieuses CNC (Press Brake) effectuent le pliage des boîtes, le formage des brides et le traitement des bords d’accouplement afin de garantir la précision des angles de pliage et du positionnement.
3. Soudage et assemblage : le soudage par points, le soudage MIG, le soudage TIG, les assemblages boulonnés et le rivetage sont combinés à des fixations spécialisées pour obtenir une résistance des caissons et une précision d’assemblage optimales.
4. Traitement de surface : le grenaillage, le prétraitement par phosphatation, le revêtement par poudre, la peinture, l’électrophorèse ou l’anodisation (pour l’aluminium) améliorent la résistance aux intempéries et l’uniformité de l’apparence.
5. Finition et assemblage : le fraisage de trous, le taraudage, l’ébavurage, le remodelage après pliage et les tests fonctionnels facilitent l’installation des accessoires et la livraison d’ensembles complets.

Domaines d’application :

Convient aux onduleurs industriels, aux onduleurs photovoltaïques raccordés au réseau et hors réseau, aux véhicules électriques et aux équipements de recharge, aux alimentations UPS, aux boîtiers de contrôleurs éoliens, aux systèmes de stockage d’énergie et aux boîtiers pour divers appareils électroniques de puissance.
