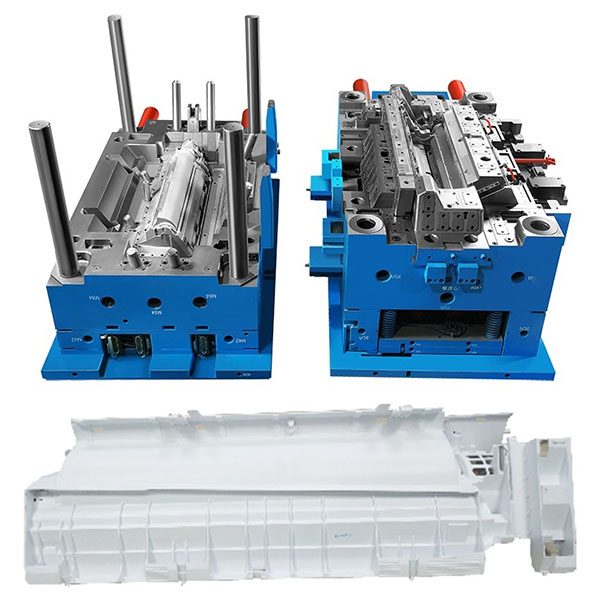

Solutions de moulage par injection de précision pour bases de climatiseurs

Les moules à injection pour bases de climatiseurs mettent l’accent sur la stabilité dimensionnelle, la précision d’ajustement et l’uniformité de l’aspect de surface. Ils permettent une production efficace par moulage par injection de pièces à structure complexe et sont largement utilisés dans les chaînes d’approvisionnement des climatiseurs résidentiels, des climatiseurs commerciaux et des accessoires de climatisation.

Applications typiques :

1. bases et supports de montage d’unités extérieures résidentielles et commerciales.
2. Bases d’unités intérieures ou composants de support internes.
3. Pièces structurelles combinées avec trous d’entrée, boutons-pression et positions de montage à goujons.
4. Pièces structurelles qui nécessitent une fixation électrique ou par tuyauterie et doivent résister à certaines charges et vibrations.

Considérations relatives à la structure et à la conception du moule :

1. cavités et schémas d’appariement : un moule unique avec une disposition symétrique gauche-droite ou un schéma de moules appariés peut être adopté, en choisissant le nombre de cavités et la disposition en fonction du volume de production et de la taille des pièces.
2. Système d’alimentation : les schémas à canaux chauds ou à canaux froids doivent être sélectionnés en fonction du matériau et de la qualité de la surface ; des obturateurs à broche peuvent être utilisés dans les zones critiques pour améliorer la qualité de la surface et l’équilibre du remplissage.
3. Conception du circuit de refroidissement : afin de garantir un retrait constant et de raccourcir la durée du cycle, concevez des circuits de refroidissement équivalents et optimisez la distribution du débit.
4. Précision d’usinage des cavités : concentrez-vous sur l’usinage des repères d’assemblage et des surfaces de contact, et utilisez un usinage miroir ou fin si nécessaire.
5. Mécanismes d’éjection et d’extraction du noyau : pour les pièces comportant des cavités internes, des encliquetages complexes ou des caractéristiques de post-traitement, concevez de manière raisonnable des mécanismes d’éjection, de traction latérale ou de glissière afin de garantir un démoulage en douceur et de protéger les structures délicates.
6. Contrôle de la déformation et des contraintes : réduisez la concentration des contraintes et le risque de déformation grâce à des nervures, des transitions d’épaisseur et des traitements de congés.

Matériaux courants et recommandations pour le choix des matériaux :

1. plastiques techniques courants : PP, ABS, PC, ABS, PA, PPO, TPE, etc.
2. Considérations relatives au choix des matériaux : résistance mécanique, résistance aux intempéries, résistance aux UV, anti-vieillissement, résistance à la température et coût ; pour une utilisation en extérieur ou une exposition à long terme, privilégiez les matériaux résistants aux intempéries et aux UV et validez les additifs.

Processus de moulage par injection et flux de production :

1. moulage d’essai et vérification des paramètres : effectuez un moulage d’essai initial pour vérifier le remplissage, le maintien, la température du moule et le retrait, puis ajustez l’emplacement de la porte et le profil de maintien.
2. Verrouillage du processus : établissez la vitesse d’injection, la retenue, le temps de refroidissement et la stratégie de contrôle de la température du moule, et créez une documentation de processus qualifiée.
3. Production en série et surveillance : assurez la cohérence des lots grâce au SPC, à l’inspection dimensionnelle en ligne et à la surveillance de l’apparence ; lorsque des paramètres clés s’écartent, déclenchez des alarmes et arrêtez la ligne pour inspection.
4. Post-traitement et inspection avant assemblage : ébavurage et assemblage des inserts ou des fixations, suivi d’une inspection fonctionnelle et d’assemblage ; effectuer un traitement de surface ou une peinture si nécessaire.
