Moulage par injection avec surmoulage pour des pièces automobiles robustes

Le procédé de moulage par injection avec surmoulage, qui permet d’obtenir une forte adhérence entre les matériaux dans le même moule ou grâce à plusieurs étapes de moulage, peut améliorer considérablement l’ergonomie, la résistance au glissement, l’étanchéité, l’isolation électrique et la durabilité des produits. Il est largement utilisé dans les domaines de l’automobile, de l’électroménager, de l’électronique, des outils portatifs, des dispositifs médicaux et autres.

Principe du procédé :

Le moulage par injection surmoulage utilise généralement une approche de moulage en deux étapes ou à cavités multiples intégrées : il consiste d’abord à positionner le substrat (insert) à l’emplacement désigné dans le moule (qui peut être une pièce métallique ou une pièce plastique pré-moulée), puis à injecter un deuxième (ou plusieurs) matériau polymère autour ou sur le substrat afin qu’il forme une liaison solide avec le substrat grâce à un emboîtement physique, des dispositifs de verrouillage mécanique ou une compatibilité chimique. Les facteurs clés sont la précision du positionnement du substrat, le traitement de l’interface, les paramètres de moulage et le contrôle de la compatibilité des matériaux.

Exigences en matière de moules et d’équipements :

1. 1. Structure du moule : prévoir des trous de positionnement/goupilles d’éjection, des mécanismes de serrage, des dispositifs de fixation des inserts et des conceptions raisonnables des canaux d’alimentation et d’évacuation. Les machines de moulage par injection à cavités multiples ou à injections multiples permettent d’obtenir un moulage en une seule étape ou des opérations continues ; les moules doivent tenir compte des angles de dépouille et de la répartition de l’épaisseur du surmoulage.
2. 2. Équipement de moulage par injection : sélectionner des machines de moulage par injection appropriées en fonction des matériaux (machines à deux plateaux, machines de moulage par injection horizontales ou verticales) ; des machines et des systèmes de dosage spécialisés sont nécessaires pour le caoutchouc silicone liquide (LSR) et les matériaux similaires. Pour les processus en deux étapes, des stations d’assemblage ou de transfert appropriées sont nécessaires.
3. 3. Contrôle de la température et refroidissement : un bon contrôle de la température et une bonne disposition du refroidissement réduisent les contraintes internes, raccourcissent les temps de cycle et garantissent la stabilité dimensionnelle.

Déroulement du processus et paramètres clés :

1. 1. Préparation et positionnement de l’insert : nettoyez, préchauffez (si nécessaire) et serrez avec précision l’insert dans la position de repérage du moule.
2. 2. Premier moulage (pour les processus en deux étapes) / injection du matériau de base : contrôlez la vitesse d’injection, la pression de maintien et la contre-pression afin d’éviter tout déplacement ou déformation de l’insert dû à l’écoulement.
3. 3. Injection de surmoulage : choisissez un débit d’injection et une température de fusion appropriés pour garantir que le matériau de surmoulage forme une structure d’encapsulation et de verrouillage complète à l’interface.
4. 4. Refroidissement et démoulage : réglez le temps de refroidissement en fonction des propriétés thermiques du matériau afin d’éviter toute concentration de contraintes pouvant entraîner la formation de cloques ou de fissures.
5. 5. Post-traitement : ébavurage, rognage, vérification de l’intégrité du collage et, si nécessaire, vieillissement thermique ou traitement de surface.

Les paramètres clés comprennent la vitesse d’injection, la pression d’injection, le temps de maintien, la température du moule, la température de fusion/du matériau et le temps de refroidissement.

Domaines d’application typiques du surmoulage par injection :

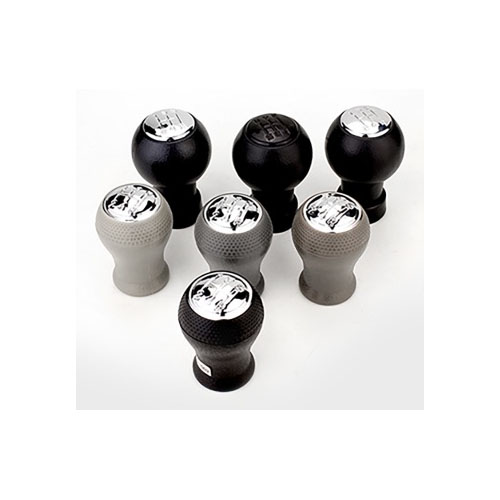

1. 1. Pièces intérieures et fonctionnelles pour l’automobile : volants, poignées, boutons, joints et couvercles.
2. 2. Outils portatifs et appareils électroniques grand public : poignées d’outils électriques, étuis de protection pour téléphones, capuchons de touches et composants antidérapants.
3. 3. Dispositifs médicaux : boîtiers d’instruments avec zones douces au toucher, joints d’étanchéité et poignées ergonomiques.
4. 4. Appareils électroménagers : boutons de commande, pieds antidérapants et surmoulage de poignées.
