Solutions de moules à injection multi-cavités pour la production en série

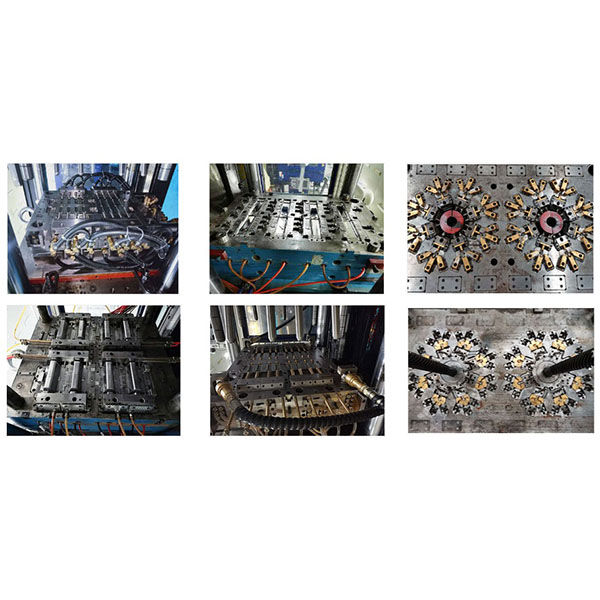

Un moule à injection à cavités multiples est un type de moule dans lequel plusieurs cavités sont disposées dans le même moule afin de pouvoir produire simultanément plusieurs pièces finies en un seul cycle de serrage et d’injection.

Exemples d’applications typiques :

1. Boîtiers d’appareils électroniques grand public, petits connecteurs et fixations nécessitant un approvisionnement en grande quantité.
2. Petites pièces, clips et inserts pour l’intérieur des véhicules automobiles produits en série.
3. Accessoires en plastique à usage domestique et quotidien (tels que cintres, boucles et pièces décoratives).
4. Pièces de dispositifs médicaux jetables ou petits accessoires stérilisables (selon les exigences en matière de matériaux et de certification).
5. Petits emballages et pièces de produits de consommation avec des cycles courts.

Principales formes :

1. Cavités multiples identiques : chaque cavité a la même forme et la même taille, ce qui convient à la production en série d’un seul type de pièce.
2. Moule familial : différentes cavités au sein d’un même moule produisent plusieurs pièces différentes, ce qui convient à la production d’ensembles ou de composants assortis.
3. Moule empilé : un nombre plus élevé de cavités est obtenu en empilant des couches supérieures et inférieures ou plusieurs couches de cavités, ce qui permet de gagner de l’espace au sol et d’augmenter le rendement.
4. Moule à cavités multiples avec canal chaud : utilise un système de canal chaud pour fournir le matériau de manière uniforme, ce qui réduit les déchets et améliore l’équilibre du remplissage.

Points de conception et considérations techniques :

1. Équilibre entre le canal et la porte : concevez de manière raisonnable les dispositions des canaux froids ou chauds et utilisez des portes à soupape ou une distribution équilibrée si nécessaire pour garantir un remplissage uniforme dans toutes les cavités.
2. Circuits de refroidissement équilibrés : prévoyez des chemins de refroidissement équivalents pour chaque cavité afin d’éviter le gauchissement ou les variations dimensionnelles causés par les différences de température.
3. Contrôle de la cohérence des cavités : utilisez un usinage de précision et un contrôle strict des tolérances pour garantir la cohérence dimensionnelle et la qualité de surface entre les cavités.
4. Rigidité et structure du moule : la base du moule, les noyaux et la disposition des cavités doivent garantir une répartition uniforme des forces pendant le serrage afin d’éviter toute déformation et tout bavure.
5. Adaptation de la machine d’injection : confirmez que le volume d’injection, la force de serrage et les performances de la machine répondent aux exigences d’injection et de maintien pour le nombre de cavités simultanées.
6. Conception de l’évent et de l’éjection : disposez correctement les rainures d’évent, les broches d’éjection et les mécanismes d’éjection afin de garantir un retrait complet des pièces sans endommager leur apparence.
7. Maintenance et facilité d’entretien : concevez des noyaux remplaçables, un accès pour l’entretien des canaux chauds et des structures faciles à nettoyer afin de réduire les coûts de maintenance à long terme.

Avantages des moules à injection à cavités multiples :

1. Augmentation significative de la capacité de production et réduction du coût unitaire par pièce (en particulier pour les petites pièces avec des temps de cycle courts).
2. Amélioration de la capacité d’approvisionnement continu des lignes de production, réduction de la fréquence de changement de moule et des temps d’arrêt.
3. Obtenir une qualité de produit plus constante dans des conditions de processus stables.

Limites et risques des moules à injection multi-cavités :

1. Coût de fabrication élevé, structure complexe et cycles de développement et d’essai de moulage longs.
2. Difficulté accrue à maintenir la cohérence des cavités, nécessitant un contrôle plus strict des processus et le recours à l’analyse Moldflow.
3. Exigences plus élevées en matière de capacité des machines d’injection, et une seule défaillance peut avoir un impact sur un grand nombre de pièces.
