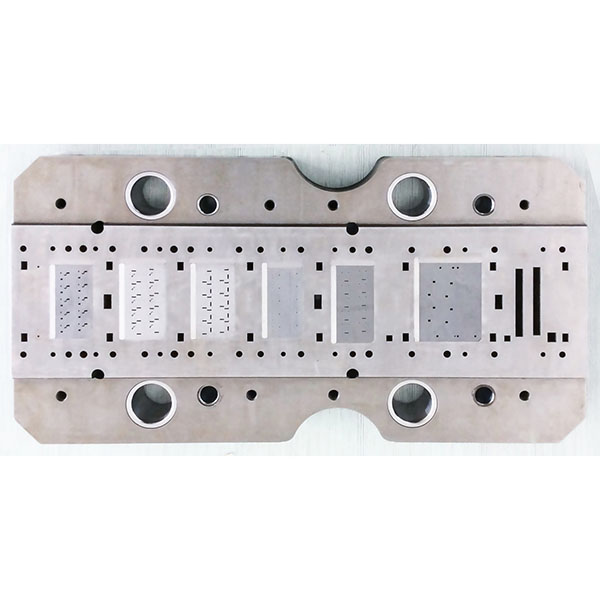

Matrices d’estampage pour boîtiers IC destinés à l’électronique de précision

Les matrices d’estampage pour boîtiers de circuits intégrés peuvent être intégrées à des processus d’alimentation automatique et en aval, et conviennent à des modes de production tels que les matrices progressives, de transfert ou composites.

Principales caractéristiques et domaine d’application des matrices d’estampage pour boîtiers IC

1. Formage de haute précision : un guidage précis, un contrôle du jeu et une compensation du retour élastique garantissent la répétabilité et des tolérances stables pour les dimensions critiques lors du découpage, du perçage et du pliage.
2. Résistance à l’usure et longue durée de vie : les composants clés utilisent des aciers à haute résistance à l’usure combinés à un traitement thermique et à un renforcement de surface (tel que la nitruration ou les revêtements PVD) afin de réduire l’usure et l’adhérence.
3. Capacité stable à grande vitesse : la structure de la matrice est optimisée en coordination avec les systèmes d’alimentation et les presses afin de s’adapter à une production à cycle élevé et de réduire les temps d’arrêt ou les taux de défauts.
4. Pièces applicables : couramment utilisées pour le découpage et le formage de grilles de connexion, de bornes/broches, de dissipateurs thermiques et d’autres supports métalliques pour l’emballage.
5. Types de matrices : les options comprennent des matrices progressives, des matrices de transfert ou des matrices composées, sélectionnées en fonction de la complexité des pièces et des exigences en matière de volume de production.

Matériaux, conception et points de service pour les matrices d’estampage d’emballages IC

1. Matériaux et traitement thermique : les aciers courants pour matrices comprennent le SKD11 et le H13 ; des processus de trempe et de revenu sont appliqués en fonction des caractéristiques des pièces afin de garantir leur résistance et leur ténacité.
2. Renforcement de surface et compatibilité avec les lubrifiants : appliquez des revêtements par nitruration, carbonitruration ou PVD sur les cavités, les poinçons et les composants de guidage, et assurez-vous que les revêtements sont compatibles avec les lubrifiants de production afin d’éviter le délaminage.
3. Points clés du contrôle du processus : contrôler avec précision le jeu de découpe et les chanfreins des bords, concevoir une compensation du retour élastique et une rigidité suffisante, optimiser les structures d’évacuation et d’éjection des copeaux, et mettre en œuvre des mesures de contrôle de la température ou de refroidissement afin de maintenir la stabilité dimensionnelle.
4. Qualité et service : assurez la révision de la conception des matrices, l’essai des échantillons et la validation de la production ; effectuez un contrôle dimensionnel strict avant la livraison et offrez une assistance à la mise en place sur site ainsi que des recommandations de maintenance ultérieures afin d’aider les clients à atteindre rapidement une production de masse stable.
