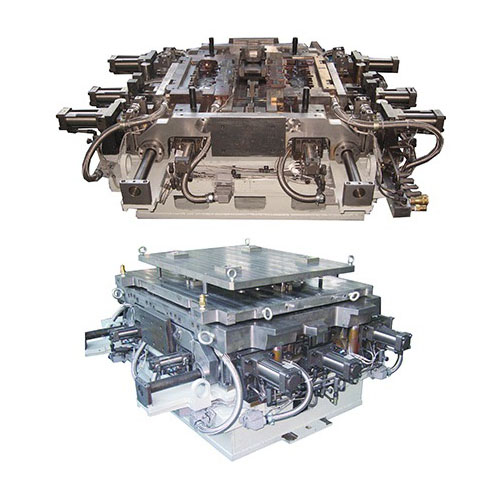

Moule de coulée à boîte à noyaux à chaud pour usage intensif et plus encore

Le moule de coulée à boîte chaude, combiné au procédé à boîte chaude, durcit un mélange de sable contenant un agent thermodurcissable en le plaçant dans la cavité du moule et en lui appliquant de la chaleur, ce qui permet la production rapide de noyaux de sable présentant une bonne finition de surface et des dimensions géométriques stables afin de répondre aux exigences de coulée continue et à haut volume. Les matériaux et les structures des moules peuvent être choisis parmi les alliages d’aluminium, les plastiques techniques ou les aciers en fonction de la taille des noyaux, de leur complexité et des exigences de production. Les zones d’usure critiques peuvent être traitées pour améliorer leur résistance à l’usure ou durcies en surface.

Principales caractéristiques et avantages :

1. Haute efficacité de production : le procédé Hot-Box durcit rapidement et convient à la production en chaîne, ce qui augmente considérablement le rendement et réduit le coût unitaire.
2. Stabilité dimensionnelle et répétabilité : l’usinage de précision du moule et la conception du contrôle de la température garantissent des dimensions de noyau constantes, facilitant l’interchangeabilité des pièces moulées et l’assemblage ultérieur.
3. Prise en charge de structures complexes : capable de former des noyaux de sable à parois minces, profonds, à cavités multiples et à géométrie interne complexe, répondant aux exigences de conception interne des pièces moulées complexes.
4. Excellente qualité de surface : les noyaux en sable ont des surfaces lisses, ce qui améliore la qualité de la surface interne des pièces moulées et réduit le nettoyage et les retouches.
5. Durables et faciles à entretenir : les moules utilisent une conception structurelle solide et des matériaux résistants à l’usure, ce qui permet un remplacement local et un entretien régulier afin de réduire les temps d’arrêt.
6. Personnalisable : les formes des cavités, les orifices d’éjection des noyaux, l’emplacement des évents et les systèmes de contrôle de la température peuvent être personnalisés selon les dessins, les échantillons ou les données sur site afin de s’adapter à différents processus et lignes de production.

Contrôle des matériaux et des processus :

les moules de coulée à boîte à noyaux à chaud utilisent généralement des alliages d’aluminium de haute précision, des plastiques techniques tels que les polyamides et des aciers à faible teneur en carbone ou alliés ; le choix des matériaux dépend du volume de production, de la durée de vie et des exigences en matière de conductivité thermique. Les étapes clés de la fabrication comprennent la conception CAO/IAO, l’usinage des moules (fraisage CNC, électroérosion à fil, polissage miroir, etc.), l’assemblage, la mise en service et la production d’essai. Pour le processus de durcissement à chaud, les canaux de chauffage, les structures d’isolation et les systèmes de contrôle de la température doivent être correctement conçus afin de garantir un durcissement uniforme des noyaux et de minimiser la déformation thermique.

Assurance qualité et inspection :

1. Contrôle dimensionnel : utiliser des jauges ou une MMT pour s’assurer que le moule et les noyaux d’essai respectent les tolérances de conception.
2. Contrôle de la qualité de surface : vérifiez les surfaces de la cavité du moule et du noyau pour vous assurer que la rugosité de la surface du noyau répond aux exigences du processus.
3. Contrôle de la température et validation du durcissement : vérifiez le comportement de durcissement du noyau et sa résistance interne grâce à la surveillance de la température et à la validation du temps de durcissement.
4. Essais de durabilité : effectuez des essais de durée de vie dans des conditions de production réelles afin d’évaluer l’usure du moule et de déterminer les intervalles de maintenance nécessaires.
5. Inspection finale avant expédition : fournir les rapports d’inspection et les spécifications techniques requises pour garantir une installation et une mise en service sans heurts après la livraison.

Applications typiques et recommandations :

le moule de coulée à boîte chaude est largement utilisé dans les lignes de production de noyaux en sable de fonderie, en particulier pour les pièces moulées qui nécessitent des cavités internes complexes telles que les blocs moteurs, les corps de pompe, les corps de soupape et les carters d’engrenages.
