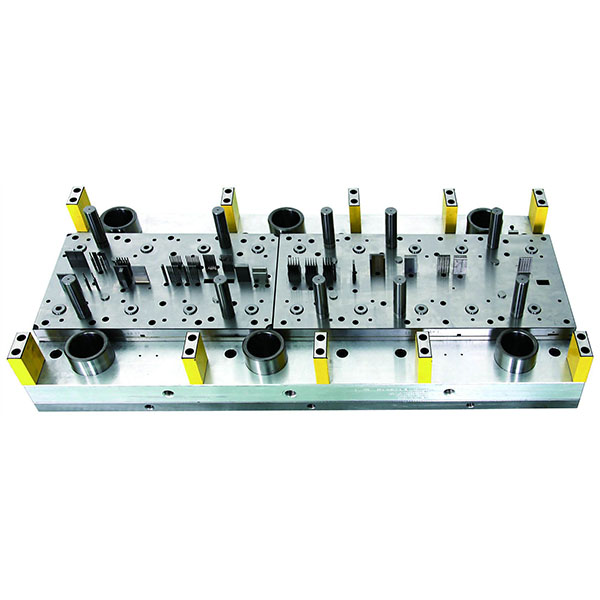

Matrice de presse à grande vitesse pour une production précise à grand volume

Les matrices pour presses à grande vitesse sont optimisées en termes de rigidité structurelle, de résistance à l’usure, de lubrification et d’évacuation des copeaux afin de garantir la précision dimensionnelle, la qualité de surface et une longue durée de vie dans des conditions d’estampage à grande vitesse. Elles sont couramment utilisées pour la production de boîtiers électroniques, de panneaux d’appareils électroménagers, de petites pièces automobiles et d’autres composants à grand volume.

Principales caractéristiques des matrices pour presses à grande vitesse :

1. production à grande vitesse : la matrice est conçue en collaboration avec les systèmes d’alimentation et les presses afin de s’adapter aux cycles de presse à grande vitesse, offrant un rendement élevé par unité de temps et convenant aux lignes de production automatisées.
2. Haute précision et stabilité : le guidage précis, l’ajustement et la compensation du retour élastique garantissent la répétabilité des dimensions critiques telles que le découpage, le poinçonnage et le pliage.
3. Résistance à l’usure et durabilité : les composants clés utilisent des aciers à haute résistance à l’usure avec traitement thermique et traitements de surface (tels que la nitruration ou les revêtements PVD) afin de réduire l’usure et l’adhérence, améliorant ainsi la durée de vie de la matrice.
4. Lubrification et évacuation des copeaux optimisées : les méthodes et les canaux de lubrification sont optimisés pour les conditions de vitesse élevée ; les structures des matrices facilitent également l’évacuation et l’éjection des copeaux afin de réduire les bourrages et les arrêts imprévus.
5. Compatibilité avec l’automatisation : compatibilité avec les matrices continues/progressives, les matrices de transfert ou l’intégration avec des systèmes d’alimentation et de manutention automatisés afin de minimiser les interventions manuelles.

Types de matrices applicables pour les matrices de presse à grande vitesse :

1. matrice progressive/multi-stations : convient aux exigences de rendement et de cadence extrêmement élevés, permettant de former la bande de manière séquentielle sur plusieurs stations.
2. Matrice de transfert : convient aux opérations de formage complexes ou multiaxiales et peut être associée à un équipement d’alimentation spécialisé.
3. Matrice composite : effectue plusieurs opérations en une seule course, convient aux structures de pièces plus simples qui nécessitent une grande efficacité.
4. Matrice d’emboutissage profond : utilisée sur les lignes de production à grande vitesse qui nécessitent des opérations d’emboutissage profond rapides et stables, souvent associée à des processus hydrauliques ou servocommandés dédiés.

Recommandations concernant les matériaux et le traitement thermique :

1. aciers courants pour matrices : skd11, h13, s45c, etc., avec sélection des matériaux et traitement thermique en fonction de la fonction de la pièce.
2. Renforcement de surface : la nitruration, la carbonitruration ou les revêtements PVD sont recommandés pour les poinçons, les cavités et les composants de guidage critiques afin d’améliorer la résistance au collage et à l’usure.
3. Tenir compte de la compatibilité avec les lubrifiants : les traitements de surface doivent être compatibles avec les lubrifiants utilisés dans la production afin d’éviter le délaminage du revêtement ou la défaillance du lubrifiant.

Points clés de la conception et du contrôle du processus :

1. Jeu et traitement des bords : dans des conditions de vitesse élevée, contrôlez avec précision le jeu de découpage et les chanfreins des bords afin de garantir la qualité de la section et de réduire les fluctuations de la force de découpage.
2. Compensation du retour élastique et rigidité : concevez la compensation du retour élastique en fonction des propriétés du matériau et du rayon de courbure afin d’améliorer la précision de l’angle et de l’ajustement ; assurez-vous que les blocs de matrice et les guides sont suffisamment rigides pour réduire les vibrations.
3. Force de maintien de la pièce et contrôle des vibrations : concevez de manière raisonnable la force de maintien de la pièce et les dispositifs d’amortissement afin d’éviter les ondulations, les plis ou les fissures locales à grande vitesse ; utilisez des dispositifs d’amortissement ou de stabilisation des vibrations si nécessaire.
4. Élimination des copeaux, éjection et refroidissement : une élimination et une éjection efficaces des copeaux sont essentielles à des cadences élevées, et des mesures de contrôle de l’élévation de température sont nécessaires pour maintenir la stabilité dimensionnelle.
5. Sécurité et surveillance : il est recommandé d’intégrer la surveillance de la force de la matrice, l’inspection en ligne ou la détection de rupture de bande afin de garantir la stabilité de l’équipement et du processus.
