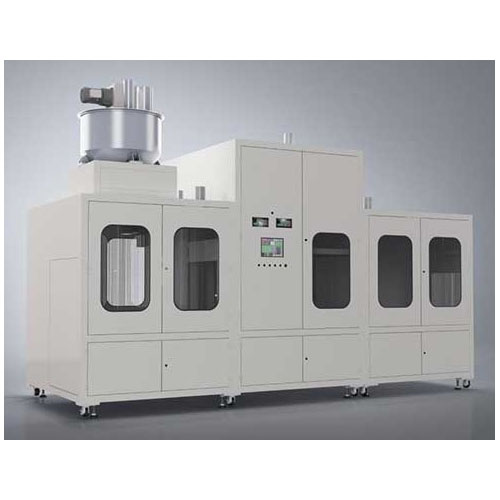

Boîtier en tôle sur mesure pour équipement d’inspection

Les boîtiers en tôle pour équipements d’inspection allient résistance, gestion thermique et facilité d’installation et d’entretien. Ils peuvent être personnalisés avec des ouvertures, des supports de montage et des fixations internes en fonction de la forme de l’équipement et des exigences fonctionnelles du client. Ils sont largement utilisés dans l’inspection optique, les essais non destructifs, les bancs d’essai électroniques, les équipements de laboratoire et les systèmes d’inspection en ligne.

Considérations relatives à la conception et aux fonctionnalités des boîtiers en tôle pour les équipements d’inspection :

1. Ouvertures et points de montage précis : réservez des découpes, des trous de vis et des positions de goupilles de positionnement précis en fonction du circuit imprimé, des capteurs, des interfaces, des écrans et des connecteurs de l’équipement afin de garantir un assemblage cohérent.
2. Gestion thermique et ventilation : prévoyez des trous de ventilation, des emplacements pour les ventilateurs, des canaux de convection naturelle ou des interfaces de refroidissement par eau pour les dispositifs d’alimentation et les modules générateurs de chaleur ; prévoyez l’installation de coussinets thermiques et de dissipateurs thermiques si nécessaire.
3. CEM et mise à la terre : utilisez des soudures continues, des joints d’étanchéité et des revêtements conducteurs, et réservez des bornes de mise à la terre et des cloisons de blindage pour répondre aux exigences EMI/CEM.
4. Protection et étanchéité : concevez des rainures d’étanchéité, des joints en caoutchouc et des canaux de drainage en fonction du niveau de l’environnement d’exploitation (indice IP) afin de garantir la résistance à la poussière, à l’eau et à la contamination.
5. Maintenance et accessibilité : utilisez des panneaux latéraux amovibles, des panneaux à démontage rapide et des agencements modulaires pour faciliter la maintenance, le dépannage et les mises à niveau sur site.
6. Résistance aux vibrations et absorption d’énergie : concevez des supports antivibratoires, des coussinets élastiques et des nervures de renfort pour les équipements d’inspection qui doivent être déplacés ou utilisés dans des environnements vibrants afin d’améliorer la fiabilité et la stabilité des mesures.

Processus et équipements de fabrication :

1. Découpe et perçage : la découpe au laser, la découpe au plasma, le poinçonnage et le fraisage CNC sont utilisés pour le perçage précis et la découpe de contours.
2. Pliage et formage : des presses plieuses CNC (Press Brake) sont utilisées pour le pliage de boîtes, le formage de brides et le traitement des bords d’assemblage.
3. Soudage et assemblage : le soudage par points, le soudage MIG, le soudage TIG et les méthodes d’assemblage telles que les boulons et les rivets, combinés à des fixations dédiées, permettent d’obtenir une résistance et une précision de positionnement optimales.
4. Traitement de surface : le grenaillage, la phosphatation, le revêtement en poudre, la peinture, l’électrophorèse ou l’anodisation (pour l’aluminium) améliorent la résistance aux intempéries et l’uniformité de l’aspect.
5. Finition : le fraisage de trous, le taraudage, le remodelage après pliage et l’ébavurage garantissent l’ajustement de l’assemblage et la qualité de l’aspect.

Scénarios d’application :

Bancs d’inspection optique, équipements de contrôle non destructif (CND), systèmes de caméras d’inspection en ligne, armoires d’instruments et bancs d’essai électroniques, dispositifs d’inspection automatisés, équipements de laboratoire et domaines connexes.
