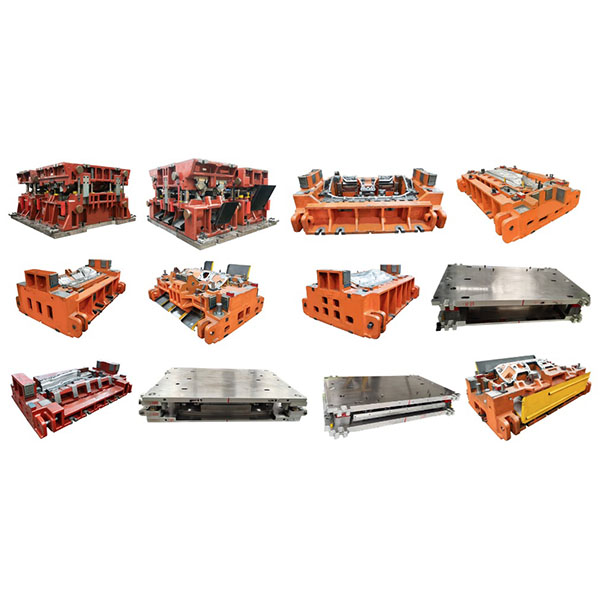

Matrice d’estampage à froid pour boîtiers de poids et bagues à bride

La matrice d’estampage à froid est un outil spécialisé utilisé pour découper, plier, former et assembler des tôles à température ambiante.

Principales caractéristiques des matrices d’estampage à froid :

1. Haute efficacité pour la production en série : compatible avec les presses à grande vitesse et les lignes de production en continu pour atteindre un rendement élevé et stable et répondre aux besoins de production de volume moyen à élevé.
2. Bonne cohérence dimensionnelle : la conception précise des matrices et les tolérances d’usinage strictes garantissent la cohérence des dimensions et de la forme géométrique des pièces, ce qui facilite l’assemblage ultérieur.
3. Intégration multi-opérations : peut intégrer le découpage, le pliage, l’étirage, le chanfreinage, le formage, le perçage et d’autres opérations dans une seule matrice ou une matrice progressive, réduisant ainsi le travail manuel et le traitement secondaire.
4. Coût contrôlable : son faible coût unitaire et son utilisation optimale des matériaux le rendent adapté à la production de masse ; l’amortissement sur la durée de vie de la matrice réduit le coût total de production.
5. Compatibilité de la structure et des matériaux : convient à divers métaux formés à froid (tels que l’acier laminé à froid, l’acier inoxydable, le cuivre, les alliages d’aluminium, etc.) avec des paramètres de matrice et de processus optimisés pour différents matériaux.

Pièces et scénarios d’application applicables aux matrices d’estampage à froid :

1. Industrie automobile : clips à ressort, fixations, supports, dispositifs de retenue, pièces de protection et autres composants structurels et fonctionnels.
2. Électronique et appareils électriques : supports de batterie, bandes de contact, couvercles de protection, connecteurs, petits boîtiers et cadres.
3. Appareils ménagers et biens de consommation : supports de panneau, composants de charnières de porte, bandes de garniture et fixations.
4. Quincaillerie et pièces industrielles : brides, joints, plaques de connexion, plaques à ressort et autres pièces en tôle mince nécessitant une grande uniformité.
5. Convient aux scénarios nécessitant une répétabilité élevée, un ajustement interchangeable ou un approvisionnement en grande quantité.

Types de matrices courants et caractéristiques structurelles :

1. Matrice à opération unique (matrice à station unique) : structure simple, adaptée au découpage en série de pièces à opération unique ou à la validation de la production en petites séries.
2. Matrice progressive : effectue plusieurs opérations sur une seule ligne d’alimentation, haute efficacité, convient aux pièces complexes à grand volume.
3. Matrice composite : effectue plusieurs opérations simultanément dans la même station, ce qui réduit le temps de cycle mais nécessite une grande rigidité de la presse.
4. Moules continus et moules d’emboutissage : utilisés pour les pièces complexes et les pièces embouties, nécessitant un contrôle adéquat du flux de matière et une conception appropriée de la lubrification.

Points clés dans la conception et la fabrication des matrices :

1. Matériaux et traitement thermique : sélectionner des aciers à haute résistance pour les matrices et appliquer un traitement thermique approprié pour obtenir une résistance à l’usure et une ténacité à la rupture.
2. Tolérances et ajustements : contrôlez rigoureusement les guides, les douilles, les jeux de découpe et les rayons des arêtes de coupe afin de garantir la qualité de la découpe et la durée de vie de l’outil.
3. Tenir compte de l’écoulement du matériau et du retour élastique : utiliser une disposition appropriée des flans, des rapports d’emboutissage et une conception des chanfreins afin de réduire les effets de plissement, de fissuration et de retour élastique.
4. Solutions de lubrification et de gestion des déchets : concevez des chemins de lubrification et des trous d’éjection/de déchets appropriés afin de réduire les risques d’adhérence, de rayures et de blocage des matériaux.
5. Sécurité et accessibilité pour la maintenance : réservez un espace pour l’inspection et la maintenance et concevez des pièces à changement rapide afin de faciliter la maintenance quotidienne et de prolonger la durée de vie de la matrice.
