Découpe de précision par électroérosion à fil CNC pour tolérances serrées

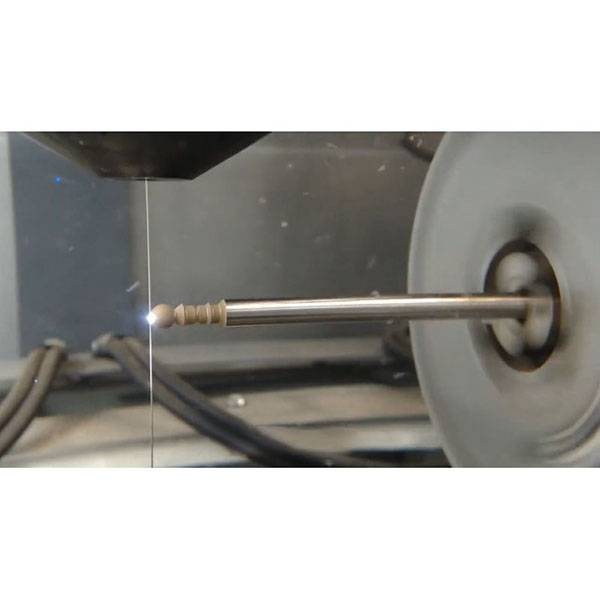

L’électroérosion à fil CNC est entièrement contrôlée par des programmes numériques, ce qui permet d’obtenir des contours complexes, une grande précision et une coupe à trait étroit. Elle est particulièrement adaptée aux matériaux durs tels que l’acier trempé, le carbure cémenté, les alliages de titane et les alliages à base de nickel. Par rapport à la découpe au laser, au jet d’eau ou mécanique, l’électroérosion à fil produit une zone affectée par la chaleur réduite, une faible contrainte et une distorsion minimale, ce qui la rend bien adaptée aux moules de précision et aux pièces de haute précision.

Matériaux et types de pièces applicables à l’électroérosion à fil CNC

1. Matériaux : aciers à outils (par exemple, SKD11, H13, S136), aciers trempés, carbure cémenté (carbure de tungstène), acier inoxydable, alliages de titane, alliages à base de nickel, alliages de cuivre, céramiques conductrices, etc.
2. Pièces : lames et inserts de poinçonnage, composants à cavité divisée, pièces de gabarit/fixation de précision, pièces à contour plan complexe, pièces à paroi mince et à micro-caractéristiques, trous de précision et pièces à rainure étroite.

Équipement, fil et diélectrique pour l’électroérosion à fil CNC :

1. Types de machines : électroérosion à fil lente (haute précision, qualité de surface supérieure, adaptée aux moules et aux pièces de précision) ; électroérosion à fil rapide (efficacité supérieure, coût inférieur, adaptée aux pièces de précision générale).
2. Fil : fil de laiton, fil de laiton revêtu, fil de molybdène. Le choix dépend de la vitesse de coupe, de la précision, des exigences en matière de surface et du coût.
3. Diélectrique (fluide de travail) : principalement de l’eau déionisée (eau DI), nécessitant une conductivité et une propreté stables. Utilisé avec des systèmes de filtration pour maintenir l’espace propre et assurer une évacuation fluide des débris.
4. Alimentation et rinçage : rinçage dirigé à partir de buses supérieures/inférieures pour éliminer rapidement les produits d’érosion et réduire les courts-circuits et les marques de fil.

Paramètres de processus et workflow de référence pour l’électroérosion à fil CNC :

1. Révision du processus : confirmer le matériau, la dureté, la précision des contours, les objectifs de rugosité de surface, les exigences en matière d’angles vifs/rainures étroites et le délai d’exécution.
2. Programmation et planification du parcours : définir la coupe primaire et les deuxième/troisième coupes d’ébauche en fonction du contour et de la tolérance ; optimiser les emplacements d’entrée/sortie et de démarrage du trou afin d’éviter la concentration des contraintes et les marques de témoin.
3. Fixation et alignement : assurez-vous de la planéité de la pièce et de la stabilité des références. Réglez la tension du fil et l’état du rouleau de guidage pour contrôler les vibrations et la dérive du fil.
4. Coupe initiale (coupe grossière) : énergie de décharge et avance plus élevées pour former rapidement le contour ; laisser une petite tolérance pour les coupes de finition.
5. Coupe de finition (coupes de finition) : réduire l’énergie de décharge et améliorer la stabilité pour éliminer la texture et les erreurs de la coupe grossière, améliorant ainsi les dimensions et la qualité de la surface.
6. Nettoyage et ébavurage (l’électroérosion à fil ne produit généralement pas de bavures traditionnelles, mais les produits d’érosion doivent être nettoyés) : nettoyer les surfaces et les cavités usinées ; effectuer un léger polissage ou une prévention de la rouille si nécessaire.
7. Inspection et enregistrements : inspecter les dimensions, la forme et la rugosité de surface ; enregistrer les paramètres et les données de lot pour la traçabilité et le contrôle de la cohérence d’un lot à l’autre.

Points techniques clés pour l’électroérosion à fil CNC :

1. Stabilité de décharge : contrôler les paramètres d’impulsion (courant de crête, largeur d’impulsion, tension d’écart) et la pression de rinçage pour réduire les courts-circuits et les ruptures de fil.
2. Tension et guidage du fil : tension appropriée et bon état des rouleaux de guidage pour éviter les vibrations du fil et les surcoupes dans les angles ; réduire la vitesse et optimiser la compensation dans les angles vifs.
3. Contrôle de l’écart : maintenir un écart d’usinage stable et un diélectrique propre pour éliminer rapidement les débris d’érosion et éviter les dépôts de carbone et les marques de fil.
4. Stratégies de deuxième et troisième passe d’ébauche : sélectionner différentes énergies et vitesses en fonction de la rugosité et de la précision souhaitées ; les passes d’ébauche courantes réduisent considérablement le Ra et l’erreur de profil.
5. Effets thermiques et matériels : utiliser des passes de finition à faible énergie pour les carbures cémentés et les matériaux très durs afin de réduire le risque de microfissures ; assurer un serrage et un contrôle de l’énergie appropriés pour les pièces à parois minces.

Scénarios d’application courants :

1. Fabrication de moules : bords de matrices de poinçonnage, segmentation des poinçons/matrices, contours de précision des inserts de cavités.
2. Mécanique de précision et électronique : contours 2D complexes, fentes micro-étroites, microstructures conductrices.
3. Aérospatiale et médical : contours complexes et pièces à rainures étroites dans des matériaux durs.
4. Gabarits et fixations : positionnement de composants, assemblages de serrage, découpe de plaques de précision.

Comparaison entre l’électroérosion à fil CNC et d’autres procédés de découpe :

1. Découpe au laser : efficace et rapide, mais le contrôle des effets thermiques et des bavures sur les angles vifs/rainures étroites de haute précision est inférieur à celui de l’électroérosion à fil ; l’électroérosion à fil est plus adaptée aux matériaux durs et aux contours de précision.
2. Découpe au jet d’eau : grande adaptabilité aux matériaux et absence d’effets thermiques, mais moins performante que l’électroérosion à fil pour les micro-caractéristiques et les contours de très haute précision ; la qualité de la surface et les caractéristiques minuscules sont limitées par le diamètre du jet.
3. Fraisage/sciage mécanique : taux d’enlèvement élevés et adapté au dégrossissage et aux pièces structurelles, mais difficile d’obtenir les entailles étroites et les angles vifs de haute précision typiques de l’électroérosion à fil.
