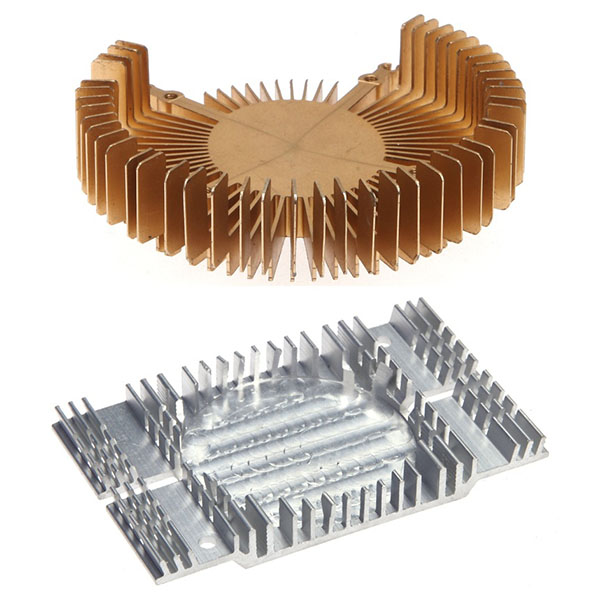

Usinage CNC de dissipateurs thermiques pour un contrôle thermique fiable

Les dissipateurs thermiques sont des composants thermiques essentiels dans les appareils électroniques, les modules d’alimentation, les blocs d’alimentation et les équipements industriels. Ils sont chargés d’évacuer efficacement la chaleur de la source de chaleur et de la dissiper dans l’environnement.

Capacités et équipements d’usinage :

1. Équipements principaux : centres d’usinage à cinq axes, centres d’usinage CNC verticaux et horizontaux, centres composites de tournage-fraisage, tours CNC de précision et grands centres d’usinage à portique, équipés de systèmes d’outillage à haute rigidité, de têtes d’indexation et de bancs d’essai d’équilibrage dynamique.
2. Capacités d’usinage : formage de haute précision des ailettes et des rainures, usinage complexe de contours 3D et de cavités internes, usinage stable de structures à parois minces, usinage de rainures profondes et de pas fins, alésage, taraudage et finition miroir ; permet de réaliser plusieurs faces critiques en une seule opération.
3. Automatisation et inspection en ligne : prend en charge le chargement/déchargement automatique, l’alimentation en barres, le retour d’informations de mesure en ligne et la gestion des outils afin d’améliorer la cohérence des lots et l’efficacité des changements.

Support matériel et formes brutes :

1. Matériaux courants : alliages d’aluminium (par exemple, 6061, 6063, 6063-T6, 7075).
2. Formes brutes : plaques, ébauches extrudées, ébauches fraisées, ébauches forgées ou moulées et ébauches fournies par le client (ébauches). Nous pouvons recommander des ébauches en fonction de la géométrie du dissipateur thermique et de la surépaisseur d’usinage afin de réduire le volume de coupe et de contrôler les coûts.

Outils, fixations et points clés du processus :

1. Outils et fixations : utilisez des outils en carbure revêtus, des outils de micro-découpe et des fixations anti-vibration spécialisées ; les fixations sont conçues en tenant compte de la conduction thermique et des contraintes de serrage afin de réduire la déformation.
2. Processus clés : privilégiez la réalisation du positionnement critique et de l’usinage des surfaces de contact en une seule opération, utilisez l’usinage à cinq axes pour réduire les erreurs de resserrage, contrôlez strictement l’espacement et l’épaisseur des ailettes et adoptez des stratégies de finition segmentées.
3. Gestion thermique et de la déformation : contrôlez l’apport de chaleur lors de la coupe, optimisez les paramètres de coupe et les trajectoires d’outils et, si nécessaire, appliquez des traitements de recuit ou de détente pour réduire les contraintes résiduelles et les écarts géométriques.

Traitements de surface et processus fonctionnels :

1. Exigences en matière de surface : obtenir une faible rugosité et un contrôle de la planéité sur les surfaces de base en contact avec l’interface thermique ; chanfreiner et ébavurer les bords des ailettes pour éviter d’endommager l’assemblage.
2. Traitements de surface : réaliser une anodisation (colorée ou dure), un sablage, un polissage, un placage et des revêtements anticorrosion afin d’améliorer la résistance à la corrosion et à l’usure et de garantir un aspect uniforme. Les surfaces de contact peuvent être prétraitées selon les exigences du matériau d’interface thermique (TIM).

Assemblage, essais et vérification des performances :

1. Services d’assemblage : pré-assemblage modulaire, fixation par vissage/rivetage/soudage et pré-application de matériaux d’interface thermique, offrant des options de livraison d’assemblages prêts à installer.
2. Essais de performance : réalisation de mesures de résistance thermique, d’essais de fiabilité en cycle thermique, d’essais de débit d’air et de perte de charge, d’essais d’étanchéité à l’air et de scellement, ainsi que des essais de vibration et de choc nécessaires, avec fourniture de rapports d’essais et de données conformément aux exigences du client.
