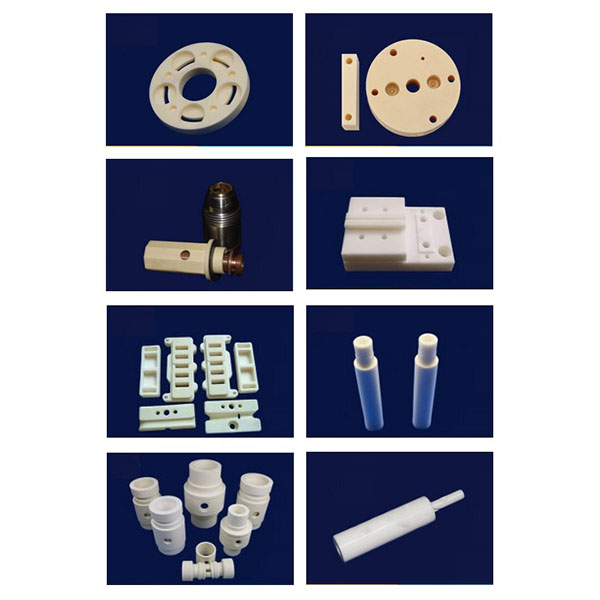

Usinage CNC de vannes en céramique pour un contrôle de précision

Grâce à des machines-outils spécialisées, des outils diamantés et des procédés éprouvés, nous obtenons un formage précis, une étanchéité parfaite et une résistance à long terme à la corrosion et à l’usure adaptée à la dureté et à la fragilité élevées des matériaux céramiques, ce qui rend nos solutions adaptées aux équipements de contrôle des fluides dans les domaines du traitement chimique, des produits pharmaceutiques, du pétrole, des semi-conducteurs, de l’alimentation et des conditions de service à haute température/hautement corrosives.

Équipements et outillage :

1. Machines et rigidité : équipés de fraiseuses CNC à cinq axes et trois axes à haute rigidité, de centres de tournage-fraisage de précision, de rectifieuses cylindriques externes et d’équipements de micro-usinage spécialisés pour répondre aux exigences de précision de positionnement et de répétabilité pour l’usinage complexe de multiples faces et de canaux d’écoulement internes.
2. Outils et consommables : À l’aide de fraises diamantées, d’outils de tournage diamantés, de meules diamantées et d’outils à revêtement ultra-dur, nous optimisons la géométrie des outils et les paramètres de coupe et de meulage pour la céramique afin de réduire les risques d’écaillage et de fissuration.
3. Équipements auxiliaires : broches de haute précision, systèmes de refroidissement et de filtration à ultra-haute pression, dispositifs de suppression des vibrations et fixations dédiées pour garantir la stabilité de l’usinage et l’intégrité de la surface.

Principales méthodes d’usinage pour l’usinage CNC des vannes en céramique :

1. Fraisage et sculpture de précision : utilisés pour l’ébauche et la finition de formes complexes de corps de vannes, de contours de canaux d’écoulement et de surfaces de contact d’étanchéité ; la liaison à cinq axes permet de réaliser des géométries complexes en une seule configuration.
2. Rodage, meulage et honage : utilisés pour amener les sièges de soupapes, les noyaux de soupapes et les surfaces d’étanchéité à des tolérances géométriques strictes et à une qualité de surface élevée.
3. Usinage assisté par vibrations ultrasoniques (USM) et rectification au diamant : réduit les forces de coupe, limite la propagation des fissures et améliore l’intégrité de la surface sur les céramiques fragiles ; convient aux structures à parois minces ou élancées.
4. Usinage par électroérosion (EDM) et micro-usinage : utilisés pour le formage de haute précision de caractéristiques difficiles à usiner telles que des cavités internes complexes, des fentes étroites ou des trous profonds.
5. Polissage et polissage mécano-chimique (CMP) : permet d’obtenir des surfaces d’étanchéité et de contact glissant de qualité miroir ou à très faible rugosité afin d’améliorer les performances d’étanchéité et la durée de vie.

Refroidissement, évacuation des copeaux et fixation :

1. Stratégies de refroidissement : utilisez un refroidissement contrôlé et des lubrifiants filtrés pour réduire l’accumulation locale de chaleur et éviter les fissures ou les déformations dimensionnelles/de forme causées par les contraintes thermiques.
2. Évacuation des copeaux et nettoyage : optimisez les trajectoires d’outils et les voies d’évacuation des copeaux, complétées par des procédures de nettoyage efficaces, afin d’éviter que des particules abrasives ne s’incrustent dans les surfaces d’étanchéité ou les canaux d’écoulement et ne créent des risques de fuite.
3. Solutions de fixation : utilisez des fixations rigides et flexibles sur mesure, des supports concentriques et des conceptions à supports multipoints pour garantir que les pièces à parois minces et de forme complexe ne se déforment pas pendant l’usinage.

Matériaux usinables et applications typiques pour l’usinage CNC de vannes en céramique :

1. Matériaux courants : alumine dense (Al2O3), nitrure de silicium (Si3N4), carbure de silicium (SiC), nitrure d’aluminium (AlN) et matériaux composites céramiques fonctionnels.
2. Applications typiques : vannes pour le transfert de fluides corrosifs ou abrasifs, vannes de dosage de précision, assemblages de sièges et de noyaux de vannes, vannes sanitaires et vannes pour applications à haute température ou pour les processus de fabrication de semi-conducteurs.
