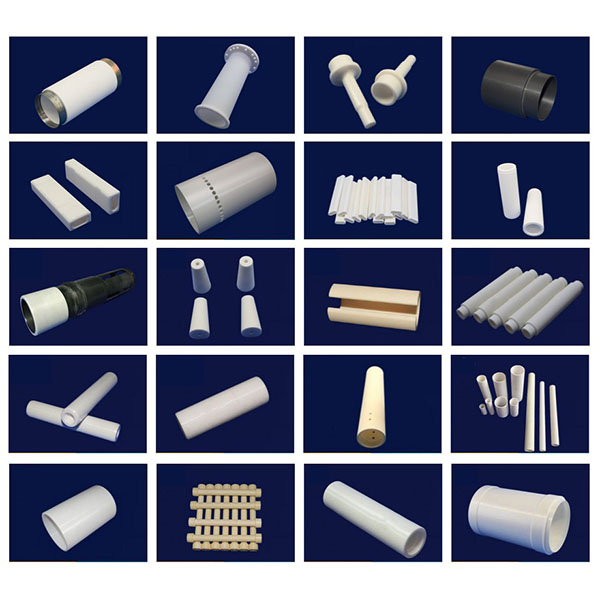

Usinage CNC de tubes en céramique pour une utilisation précise des fluides

Grâce à des machines-outils spécialisées, des outils diamantés et des procédés éprouvés, nous obtenons un formage précis et une stabilité dimensionnelle adaptés à la dureté et à la fragilité élevées des matériaux céramiques, ce qui les rend adaptés aux applications de pipelines et de composants dans les domaines du traitement chimique, des produits pharmaceutiques, du pétrole, des semi-conducteurs, des dispositifs médicaux, du comptage de fluides et des conditions de service à haute température/hautement corrosives.

Équipements et outillage :

1. Machines et rigidité : équipés de tours CNC à haute rigidité, de centres d’usinage CNC à trois axes/cinq axes, de rectifieuses d’alésages internes, de machines à roder, de rectifieuses cylindriques externes de précision et d’équipements spécialisés de micro-usinage pour répondre aux exigences de précision de positionnement et de répétabilité des arbres longs, des pièces à parois minces et des pièces minces.
2. Outils et consommables : à l’aide d’outils de tournage diamantés pour alésages internes, de fraises diamantées, de meules diamantées, d’outils à revêtement ultra-dur et de consommables spécialisés pour la rectification fine, nous optimisons la géométrie des outils et les paramètres de coupe/rectification pour la céramique afin de réduire les risques d’écaillage et de fissuration.
3. Équipements auxiliaires : broches de haute précision, systèmes de refroidissement à ultra-haute pression et de filtration des particules, dispositifs de contrôle de la température des fixations et systèmes de suppression des vibrations pour garantir la stabilité de l’usinage et l’intégrité de la surface.

Principales méthodes d’usinage pour l’usinage CNC de tubes en céramique :

1. Tournage interne et alésage de précision : utilisés pour obtenir un positionnement de référence et un alésage interne proche de la forme finale après l’ébauche, garantissant l’alignement entre l’axe de l’alésage et la référence de la face d’extrémité.
2. Rectification et honage au diamant : utilisation de procédés de rectification et de honage au diamant pour obtenir des tolérances radiales strictes et une faible rugosité de surface, particulièrement adaptés aux surfaces d’étanchéité ou de glissement.
3. Usinage assisté par vibrations ultrasoniques (USM) et rectification ultra-fine : réduit les forces de coupe sur les céramiques fragiles, supprime la propagation des fissures et améliore l’intégrité des bords pour les pièces à parois minces et élancées.
4. Électroérosion et micro-usinage : utilisés pour le formage et le détourage locaux de faces d’extrémité complexes, de fentes, de micro-trous ou de caractéristiques difficiles à atteindre.
5. Polissage et polissage mécano-chimique (CMP) : permet d’obtenir des finitions miroir sur les faces d’étanchéité ou les surfaces d’accouplement afin de réduire davantage le frottement et d’améliorer les performances d’étanchéité.

Refroidissement, évacuation des copeaux et fixation :

1. Stratégies de refroidissement : utilisez un refroidissement contrôlé et des lubrifiants filtrés, associés à des fixations à température contrôlée ou à une circulation de refroidissement, afin de réduire l’augmentation locale de la température et les contraintes thermiques, et d’éviter ainsi les dérives dimensionnelles et la formation de fissures.
2. Évacuation des copeaux et nettoyage : optimisez les trajectoires d’outils et les voies d’évacuation des copeaux, en combinaison avec des processus de nettoyage par ultrasons/haute pression, de soufflage d’air et d’élimination des copeaux par aspiration afin d’éviter que des particules ne s’incrustent dans les alésages ou les faces d’extrémité, ce qui pourrait nuire aux performances.
3. Solutions de fixation : mandrins personnalisés, dispositifs de fixation concentriques et conceptions à supports multipoints, utilisant des supports élastiques ou flexibles pour réduire les contraintes de serrage et garantir que les pièces à parois minces ne se déforment pas.

Matériaux usinables et applications typiques :

1. Matériaux courants : alumine (Al2O3), nitrure de silicium (Si3N4), carbure de silicium (SiC), nitrure d’aluminium (AlN) et matériaux composites céramiques fonctionnels.
2. Applications typiques : revêtements de pipelines résistants à l’usure et à la corrosion, tubes de protection de capteurs, tubes de mesure de fluides, buses et composants de circuits d’écoulement, revêtements pour équipements semi-conducteurs et chimiques, et tubes céramiques de haute précision pour instruments médicaux et analytiques.

Recommandations de conception et considérations relatives à la fabrication :

1. Épaisseur de paroi et rapport longueur/diamètre : éviter les parois trop minces ou les rapports longueur/diamètre excessivement élevés ; si nécessaire, prévoir des supports d’usinage ou des nervures de renfort dès la phase de conception afin d’améliorer la fabricabilité et la fiabilité en service.
2. Congés et chanfreins : prévoir des congés/chanfreins appropriés au niveau des orifices, des ouvertures et des joints afin de réduire les concentrations de contraintes et de faciliter l’usinage et l’assemblage.
3. Tolérances et ajustements : spécifiez clairement les tolérances d’usinage et les tolérances d’ajustement à l’assemblage ; les surfaces d’étanchéité ou de glissement critiques doivent réserver une marge d’usinage amovible pour la finition.
4. Modularisation et assemblage : pour les tubes en céramique extra-longs ou de grand diamètre, envisagez un usinage segmenté et un assemblage de précision afin de réduire le risque de rupture et de faciliter le transport.
