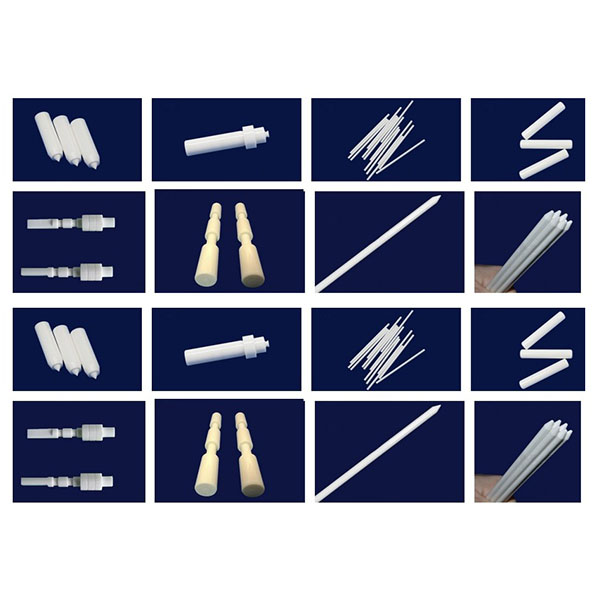

Usinage CNC de tiges en céramique pour pièces d’instruments

Grâce à des machines spécialisées, des outils diamantés et des processus éprouvés, nous sommes en mesure de répondre aux exigences strictes en matière de concentricité, de circularité, de tolérances de diamètre et de finition de surface des tiges céramiques dans des domaines tels que l’électronique, les semi-conducteurs, les instruments de précision, les dispositifs médicaux, l’aérospatiale et les industries à haute température.

Équipements et outillage :

1. Machines : équipées de tours CNC à haute rigidité, de rectifieuses cylindriques externes, de rectifieuses sans centre et d’équipements de rectification/polissage de précision pour le traitement de tiges en céramique de différents diamètres et longueurs.
2. Outils et consommables : Grâce à l’utilisation d’outils de tournage diamantés, de meules diamantées et de pièces d’usure dédiées, la géométrie des outils et les paramètres de rectification sont optimisés pour la dureté élevée de la céramique afin de réduire les risques d’écaillage et de fissuration.
3. Équipements auxiliaires : des broches de haute précision, des systèmes d’équilibrage dynamique et des conceptions anti-vibrations garantissent la stabilité du processus d’usinage.

Principales méthodes d’usinage pour l’usinage CNC de tiges en céramique :

1. Tournage de précision et rectification cylindrique externe : utilisés pour l’usinage initial et le contrôle de la taille, combinés à un serrage rigide pour obtenir un positionnement axial et un usinage de la face d’extrémité.
2. Rectification sans centre et rectification centrée : convient à l’usinage à haut rendement du diamètre extérieur et au contrôle de la cohérence dimensionnelle, en particulier pour le traitement par lots de tiges de petit diamètre/longues.
3. Usinage assisté par vibrations ultrasoniques (USM) et rectification au diamant : réduit les forces de coupe, limite la propagation des fissures et améliore l’intégrité de la surface.
4. Polissage fin et finition ultra-précise : les procédés de polissage mécanique ou de polissage mécano-chimique (CMP) sont utilisés pour obtenir des surfaces miroir ou à rugosité ultra-faible.
5. Usinage de micropores et d’alésages internes : des trous internes de haute précision sont obtenus par micro-perçage, alésage/rectification ou procédés spéciaux guidés par revêtement.

Refroidissement, évacuation des copeaux et fixation pour l’usinage CNC de tiges en céramique :

1. Stratégies de refroidissement : utilisez des moyens de refroidissement et de lubrification contrôlés (y compris les formulations de liquide de refroidissement nécessaires) pour réduire l’accumulation locale de chaleur et prévenir les fissures causées par les contraintes thermiques.
2. Évacuation des copeaux et nettoyage : optimisez les trajectoires d’outils et les voies d’évacuation des copeaux, en combinaison avec des processus de nettoyage efficaces pour empêcher l’incrustation de particules abrasives et la contamination de la surface.
3. Solutions de fixation : utilisez des fixations rigides ou flexibles sur mesure, des supports concentriques et des supports d’extrémité pour garantir la concentricité et minimiser la déformation des tiges.

Matériaux usinables et applications typiques :

1. Matériaux courants : alumine dense (Al2O3), nitrure de silicium (Si3N4), carbure de silicium (SiC), nitrure d’aluminium (AlN) et autres céramiques denses et composites céramiques.
2. Applications typiques : arbres de précision, tiges isolantes, supports de capteurs, gaines de thermocouples, goupilles résistantes à l’usure, noyaux de soupapes, supports mécaniques pour semi-conducteurs et composants de dispositifs médicaux.

Recommandations de conception et considérations relatives à la fabrication :

1. Contrôle du rapport longueur/diamètre : les tiges longues et minces sont sujettes à la déviation et aux vibrations ; il est recommandé d’envisager des plages de diamètres appropriées ou un usinage segmenté lors de la phase de conception afin d’améliorer le rendement.
2. Directives relatives au support et au serrage : pour l’usinage de tiges longues, utilisez des supports intermédiaires ou des supports centraux afin d’éviter l’excentricité et les erreurs de forme causées par un serrage à une seule extrémité.
3. Chanfreins et traitement des faces d’extrémité : appliquez des chanfreins ou des congés appropriés aux zones de contact des faces d’extrémité et aux bords des trous afin de réduire la concentration des contraintes et de faciliter l’assemblage et le revêtement.

Contrôle qualité et inspection :

1. Équipement d’inspection : équipé de machines à mesurer tridimensionnelles (CMM), de testeurs de circularité, de testeurs de rugosité de surface, de microscopes et, si nécessaire, d’équipements de contrôle non destructif pour l’inspection dimensionnelle, de forme et de surface.
2. Traçabilité et documentation : Fournir des rapports d’inspection des premiers articles (FAI), des certificats de matériaux et des registres de lots pour faciliter l’intégration avec les systèmes de gestion de la qualité des clients.
