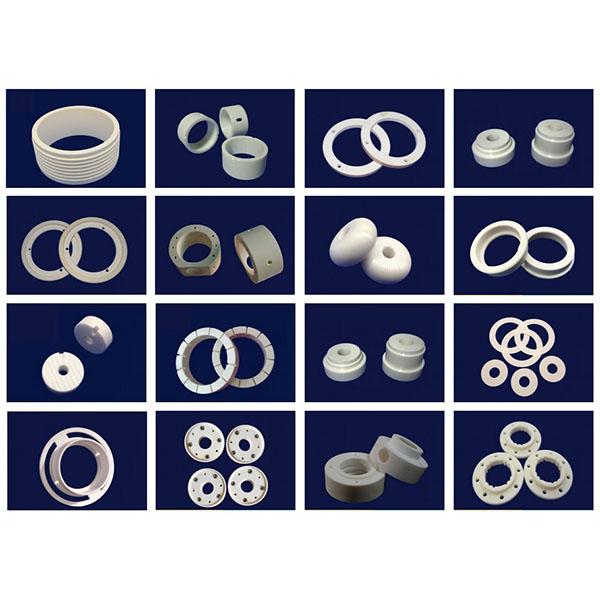

Usinage CNC de bagues en céramique pour pièces haute performance

Grâce à des machines-outils spécialisées, des outils diamantés et des procédés éprouvés, nous obtenons un formage précis, de faibles coefficients de frottement et une excellente résistance à l’usure et à la corrosion, adaptés à la dureté et à la fragilité élevées des matériaux céramiques. Ces capacités rendent nos produits largement applicables aux bagues de roulement, aux sièges de soupapes, aux bagues de capteurs, aux rondelles d’étanchéité et à divers composants annulaires fonctionnant dans des conditions de température élevée, d’usure importante ou de corrosion.

Équipements et outillage :

1. Machines et rigidité : équipés de tours CNC à haute rigidité, de centres d’usinage CNC à trois et cinq axes, de rectifieuses cylindriques internes et externes, de machines à roder, de machines composées de tournage-rectification de précision et d’équipements spécialisés d’usinage de micro-précision pour répondre aux exigences de serrage, de positionnement et de répétabilité pour les composants à petit alésage, à rapport diamètre/épaisseur élevé et à paroi mince.
2. Outils et consommables : À l’aide d’outils de tournage diamantés internes et externes, de fraises diamantées, de meules diamantées, d’outils à revêtement ultra-dur et de consommables de rectification fine, nous optimisons la géométrie des outils et les paramètres de coupe/rectification pour la céramique afin de réduire les risques d’écaillage, de fissuration et de dommages thermiques.
3. Équipements auxiliaires : broches de haute précision, dispositifs de fixation à température contrôlée, systèmes de refroidissement à ultra-haute pression et de filtration des particules, dispositifs de suppression des vibrations et dispositifs de fixation dédiés (mandrins, manchons, dispositifs de positionnement élastiques) pour garantir la stabilité de l’usinage et l’intégrité de la surface.

Principales méthodes d’usinage pour l’usinage CNC des bagues en céramique :

1. Tournage de précision et alésage interne/externe : utilisé pour établir des références sur les ébauches, le positionnement concentrique et la semi-finition afin de garantir l’alignement des axes internes et externes et la conformité des références d’extrémité.
2. Rectification et honage internes et externes : utilisation de procédés de rectification au diamant et de honage fin pour obtenir des tolérances radiales strictes et une faible rugosité de surface, répondant aux exigences des ajustements par roulement ou par glissement.
3. Usinage assisté par vibrations ultrasoniques (USM) et rectification ultra-fine : réduit les forces de coupe et supprime la propagation des fissures, particulièrement adapté aux structures de bagues en céramique à parois minces ou très fragiles.
4. EDM et micro-usinage : pour le formage et le détourage localisés de géométries complexes, de rainures internes/externes, de rainures de positionnement ou de très petits alésages.
5. Polissage et polissage mécano-chimique (CMP) : permet d’obtenir des finitions miroir sur les surfaces de contact d’étanchéité ou les surfaces d’accouplement coulissantes afin de réduire le frottement et d’améliorer l’étanchéité et la durée de vie.

Refroidissement, évacuation des copeaux et fixation :

1. Stratégies de refroidissement : utilisez un refroidissement contrôlé et des lubrifiants filtrés, associés à des fixations à température contrôlée ou à une circulation de refroidissement, afin d’éviter toute augmentation locale de la température susceptible d’induire des contraintes thermiques et des dérives dimensionnelles.
2. Évacuation des copeaux et nettoyage : optimisez les trajectoires d’outils et les canaux d’évacuation des copeaux pour les pièces annulaires, en combinaison avec des processus de nettoyage par ultrasons et à haute pression, de soufflage d’air et d’élimination des copeaux par aspiration afin d’éviter que des particules ne s’incrustent dans les surfaces d’accouplement ou d’étanchéité, ce qui affecterait les performances.
3. Solutions de fixation : mandrins personnalisés, dispositifs de fixation concentriques, serrage élastique et conceptions à supports multipoints pour garantir la stabilité et éviter la déformation des pièces annulaires à parois minces ou élancées pendant l’usinage.

Matériaux usinables et applications typiques pour l’usinage CNC d’anneaux en céramique :

1. Matériaux courants : alumine (Al2O3), nitrure de silicium (Si3N4), carbure de silicium (SiC), nitrure d’aluminium (AlN), matériaux composites céramiques fonctionnels et céramiques revêtues.
2. Applications typiques : bagues de roulement, bagues de siège de soupape, bagues d’étanchéité, bagues de positionnement, composants de bagues de contrôle et de dosage de fluides, bagues de protection de capteurs, composants annulaires résistants à l’usure et à la corrosion pour les équipements semi-conducteurs et chimiques, et bagues de haute précision pour les instruments médicaux et analytiques.

Recommandations de conception et considérations relatives à la fabrication :

1. Épaisseur de paroi et conception de la section transversale : éviter les parois trop minces et les rapports diamètre intérieur/extérieur excessifs ; si nécessaire, réserver des zones de serrage/support ou ajouter des nervures de renfort annulaires pendant la phase de conception afin d’améliorer la fabricabilité et la fiabilité en service.
2. Congés et chanfreins : prévoir des congés ou des chanfreins appropriés au niveau des ouvertures intérieures/extérieures, des faces d’extrémité et des bords de contact afin de réduire les concentrations de contraintes et de faciliter l’usinage et l’assemblage.
3. Tolérances d’usinage et d’ajustement : spécifiez clairement les tolérances d’usinage et d’ajustement ; les surfaces d’étanchéité ou de roulement critiques doivent conserver une réserve d’usinage pour la finition et le réglage finaux.
4. Usinage modulaire : pour les anneaux de très grand diamètre ou extra-longs, envisagez un usinage segmenté et des joints d’assemblage de précision afin de réduire le risque de rupture et de faciliter l’inspection et le transport.
