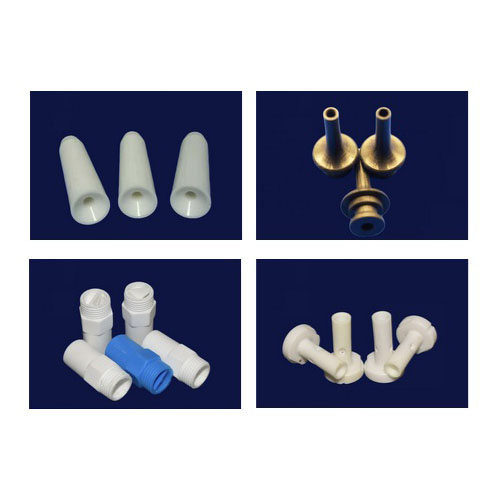

Usinage CNC de buses en céramique pour une pulvérisation de précision

Pour remédier à la dureté et à la fragilité élevées des matériaux céramiques, nous réalisons un usinage fiable de trous traversants longs et minces, de réseaux de micro-trous, d’alésages coniques et de géométries de buses complexes en optimisant les processus, en utilisant des fixations dédiées et en employant des outils de coupe à base de diamant.

Équipements et outillage :

1. Machines et rigidité : équipés de tours CNC à haute rigidité, de centres d’usinage CNC à cinq axes et multi-axes, de machines d’usinage d’alésages internes dédiées, de rectifieuses de précision et de broches ultra-précises pour garantir la stabilité axiale et la précision de positionnement répétable lors de l’usinage de trous traversants et de micro-trous de petit diamètre et à rapport longueur/diamètre élevé.
2. Outils et consommables : Nous utilisons des outils de micro-tournage revêtus de diamant, des fraises diamantées, des têtes de rectification diamantées pour alésages internes et des meules diamantées, ainsi que des abrasifs ultra-fins et des consommables de polissage. Nous optimisons la géométrie des outils et les paramètres de coupe/rectification pour différents matériaux céramiques afin de réduire les risques d’écaillage et de fissuration.
3. Systèmes auxiliaires : broches de haute précision, systèmes de suppression des vibrations, dispositifs de fixation à température contrôlée, unités de refroidissement à ultra-haute pression et de filtration des particules, ainsi que des systèmes de mesure en ligne et de chargement/déchargement automatisés pour améliorer le débit et la cohérence.

Principales méthodes d’usinage pour l’usinage CNC des buses en céramique :

1. Perçage et alésage de précision : utilisés pour former les trous traversants initiaux et les diamètres proches de la valeur finale, établir les références axiales et contrôler la coaxialité.
2. Rectification et honage de l’alésage interne : grâce à des processus de rectification au diamant, de honage et de rectification ultra-fine, il est possible d’obtenir des tolérances de diamètre strictes et une faible rugosité de la surface intérieure, ce qui améliore l’uniformité du débit de fluide et les performances de pulvérisation.
3. Micro-usinage assisté par laser et ultrasons : le traitement au laser ou l’assistance par vibrations ultrasoniques peuvent être utilisés pour améliorer la répartition de la force de coupe, réduire la propagation des fissures et usiner des micro-caractéristiques difficiles à atteindre.
4. Électroérosion et micro-usinage : pour le formage et le détourage locaux de géométries internes complexes, de micro-fentes et de caractéristiques de positionnement.
5. Polissage et polissage mécano-chimique (CMP) : appliquez des finitions miroir aux orifices des buses et aux alésages internes afin de réduire la friction, d’empêcher le blocage des particules et d’optimiser la stabilité de la pulvérisation.

Refroidissement, évacuation des copeaux et fixation :

1. Stratégies de refroidissement : utilisez un refroidissement contrôlé et des lubrifiants hautement filtrés, associés à des fixations à température contrôlée ou à des systèmes de circulation de liquide de refroidissement pour éviter la déformation thermique et la dérive dimensionnelle.
2. Évacuation des copeaux et nettoyage : optimisez les trajectoires d’outils et les canaux d’évacuation des copeaux, et utilisez des procédés de nettoyage par ultrasons et à haute pression, d’élimination des copeaux par vibrations ultrasoniques et de nettoyage par aspiration pour empêcher les particules de s’incruster dans les alésages internes, ce qui affecterait la cohérence de la pulvérisation.
3. Solutions de fixation : mandrins internes personnalisés, dispositifs de positionnement concentriques, supports multipoints et conceptions de serrage élastiques pour assurer la stabilité et empêcher la déformation des trous traversants longs et minces et des structures à parois minces pendant l’usinage.

Matériaux usinables et applications typiques pour l’usinage CNC de buses en céramique :

1. Matériaux usinables : alumine (Al2O3), nitrure de silicium (Si3N4), carbure de silicium (SiC), zircone (ZrO2), céramiques revêtues et céramiques composites fonctionnelles.
2. Applications typiques : buses de pulvérisation et d’atomisation de précision, buses de systèmes d’injection et de carburant, filières et têtes de buses, composants d’impression à jet d’encre, buses de refroidissement et de lubrification, buses d’équipements de pulvérisation chimique et assemblages de buses spécialisés pour les environnements corrosifs à haute température.

Précision d’usinage et qualité de surface :

1. Tolérances dimensionnelles : grâce à l’utilisation d’un ébauche et d’une finition par étapes combinées à une mesure en ligne, les tolérances des trous peuvent être contrôlées au niveau du micron (en fonction du matériau et de la taille du trou) ; les tolérances de coaxialité et de position peuvent être strictement contrôlées selon les besoins.
2. Rugosité de l’alésage intérieur : grâce à une combinaison de rectification, de rodage et de CMP, les surfaces intérieures peuvent atteindre de faibles valeurs Ra afin de réduire l’adhérence des particules et d’améliorer le comportement dynamique des fluides.
3. Contrôle des défauts : optimisez les paramètres de coupe, effectuez un soulagement des contraintes par étapes et appliquez les tests microscopiques ou non destructifs nécessaires (tels que la tomodensitométrie) afin de minimiser les fissures, les éclats et les inclusions internes.
