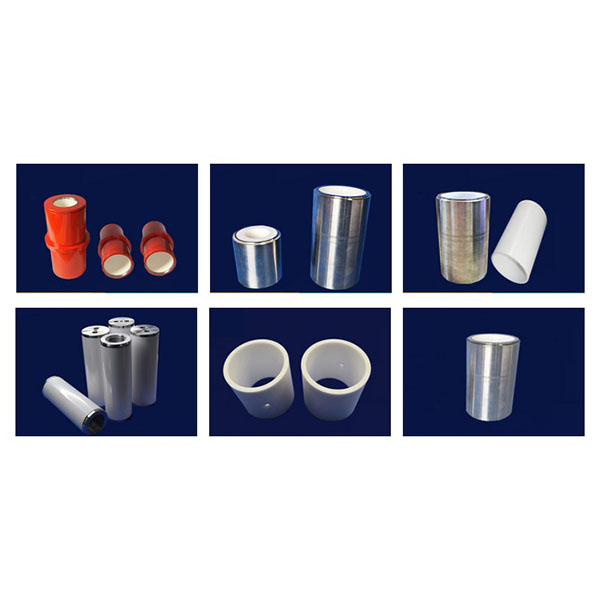

Usinage CNC de chemises de cylindre en céramique pour une précision optimale

Grâce à des machines-outils spécialisées, des outils diamantés et des procédés éprouvés, nous obtenons un alésage interne précis, de faibles coefficients de frottement et une résistance durable à l’usure et à la corrosion, adaptés à la dureté et à la fragilité élevées des matériaux céramiques, ce qui les rend adaptés aux moteurs, pompes, compresseurs et diverses conditions de service à haute température, à forte usure ou avec des fluides corrosifs.

Équipements et outillage :

1. Machines et rigidité : équipés de fraiseuses CNC à trois et cinq axes à haute rigidité, de tours CNC, de rectifieuses cylindriques externes de précision, de rectifieuses d’alésage interne, de machines à roder et d’équipements de micro-usinage spécialisés pour répondre aux exigences de haute précision en matière de positionnement, de concentricité et de cylindricité des alésages.
2. Outils et consommables : à l’aide d’outils de tournage diamantés pour alésages internes, de fraises diamantées, de meules diamantées, d’outils à revêtement ultra-dur et de consommables de rectification fine, nous optimisons la géométrie des outils et les paramètres de coupe/rectification pour la céramique afin de réduire les risques d’écaillage, de fissuration et de dommages thermiques.
3. Équipements auxiliaires : broches de haute précision, systèmes de refroidissement à ultra-haute pression et de filtration des particules, dispositifs de suppression des vibrations et dispositifs de serrage dédiés (mandrins, manchons, dispositifs de positionnement élastiques) pour garantir la stabilité de l’usinage et l’intégrité de la surface.

Principales méthodes d’usinage pour l’usinage CNC des chemises de cylindre en céramique :

1. Tournage/fraisage de précision et alésage interne : utilisés pour l’ébauche et la semi-finition des alésages des chemises afin de garantir la référence de la pièce et le positionnement concentrique.
2. Rectification et honage de l’alésage interne : utilisation de la rectification au diamant et du honage fin pour obtenir les tolérances radiales cibles et une faible rugosité de surface.
3. Usinage assisté par vibrations ultrasoniques (USM) et polissage au diamant : réduit les forces de coupe et empêche la propagation des fissures, convient aux structures de chemises à parois minces ou très fragiles.
4. Électroérosion et micro-usinage : utilisés pour le formage et le détourage locaux d’emplacements de fixation complexes ou de caractéristiques difficiles à usiner.
5. Polissage et polissage mécano-chimique (CMP) : utilisé pour obtenir des surfaces de contact d’étanchéité et des ajustements coulissants de qualité miroir ou à rugosité ultra-faible, réduisant ainsi le frottement et prolongeant la durée de vie.

Refroidissement, évacuation des copeaux et fixation :

1. Stratégies de refroidissement : utilisez un refroidissement contrôlé et des lubrifiants filtrés pour éviter une augmentation locale de la température qui peut entraîner des contraintes thermiques et des dérives dimensionnelles ; si nécessaire, adoptez une circulation de refroidissement et des fixations à température contrôlée.
2. Évacuation des copeaux et nettoyage : optimisez les trajectoires d’outils et les canaux d’évacuation des copeaux, en combinaison avec un nettoyage par ultrasons et à haute pression, un soufflage à l’air et un enlèvement des copeaux par aspiration afin d’éviter que des particules ne s’incrustent dans les surfaces d’alésage et n’affectent l’étanchéité et l’usure.
3. Solutions de fixation : mandrins personnalisés, dispositifs de fixation concentriques, supports flexibles et structures de support multipoints pour assurer la stabilité et empêcher la déformation des pièces à parois minces pendant l’usinage.

Matériaux usinables et applications typiques pour l’usinage CNC de chemises de cylindre en céramique :

1. Matériaux courants : alumine dense (Al2O3), nitrure de silicium (Si3N4), carbure de silicium (SiC), nitrure d’aluminium (AlN) et matériaux composites céramiques fonctionnels.
2. Applications typiques : chemises de paliers lisses, manchons résistants à l’usure et à la corrosion, chemises de cylindre pour équipements de dosage et de compression, et composants d’étanchéité à haute résistance à l’usure pour équipements de traitement de semi-conducteurs ou de produits chimiques.
