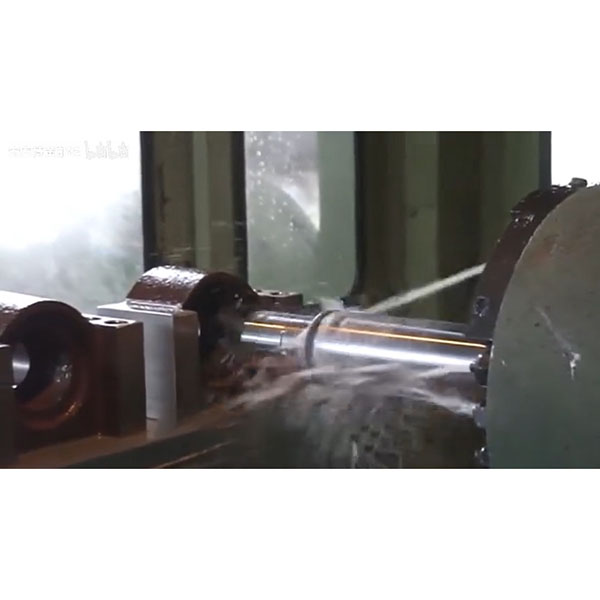

Services d’alésage CNC pour trous de grand diamètre et de haute précision

L’alésage CNC est principalement utilisé pour améliorer la précision du diamètre des trous, renforcer la coaxialité et la précision de positionnement, augmenter la circularité et la qualité de surface, et effectuer des corrections géométriques dans des conditions de grand diamètre ou de trous profonds. Comparé au perçage ou à l’alésage simple, l’alésage offre de plus grands avantages pour les trous de grande taille, les exigences de précision géométrique élevées et les profondeurs plus importantes.

Pièces applicables et scénarios typiques pour l’alésage CNC :

1. Grands carters : tels que boîtes de vitesses, bancs de machines-outils, carters de compresseurs, corps de pompes, corps de vannes.
2. Composants de moteurs et de systèmes d’alimentation : blocs-cylindres, alésages de sièges de roulements, alésages de roulements de vilebrequins.
3. Systèmes hydrauliques et pneumatiques : vérins hydrauliques, blocs de soupapes, systèmes de trous de distribution.
4. Moules et gabarits : trous de piliers de guidage de base de moule, trous de positionnement, trous d’insertion de haute précision.
5. Alésages d’ajustement de précision : sièges de roulements, bagues avec ajustements serrés/lâches, alésages de goupilles de positionnement.
6. Trous nécessitant un honage ultérieur ou un ajustement serré par emmanchement : utilisés comme finition géométrique préalable.

Équipements et configurations d’usinage :

1. Aléseuse horizontale (HBM) : convient aux pièces de grande taille et à l’usinage composite de trous à plusieurs faces.
2. Centres d’usinage (verticaux/horizontaux) : associés à des têtes d’alésage réglables pour réaliser un alésage fin et un usinage composite de surface.
3. Aléseuses CNC dédiées : pour des trous profonds très stables ou des systèmes de trous à haute coaxialité.
4. Centres de tournage-fraisage : utilisent des outils d’alésage excentriques ou des tourelles motorisées pour réaliser la correction des trous et des caractéristiques environnantes en une seule opération.

Systèmes d’outillage et de serrage :

1. Outils d’alésage grossier : haute rigidité structurelle, utilisés pour éliminer les surépaisseurs importantes.
2. Têtes d’alésage de précision : mécanismes de réglage radial au micromètre près pour un dimensionnement précis.
3. Têtes d’alésage équilibrées réglables : réduisent les vibrations excentriques grâce à des contrepoids ou à un réglage automatique.
4. Barres d’alésage amorties (anti-vibrations) : pour l’usinage à long porte-à-faux (trous profonds) afin de réduire les vibrations et les dérives dimensionnelles.
5. Outils d’alésage combinés : usinage intégré pour les trous à plusieurs étapes, les alésages étagés et les chanfreins.
6. Matériaux des inserts : carbure revêtu (revêtements TiAlN, AlTiN, CVD), CBN (pour les aciers trempés), PCD (pour les alliages Al-Si).
7. Serrage : mandrins de précision, porte-outils hydrauliques/thermorétractables, systèmes de porte-outils modulaires pour garantir un faible faux-rond et une bonne stabilité.

Processus de référence pour l’alésage CNC :

1. Examen des plans : confirmer la tolérance d’alésage, les exigences géométriques (coaxialité, position, circularité, perpendicularité), les processus ultérieurs (alésage/douille/rodage).
2. Établissement des références : planifier les références de serrage et la séquence d’usinage ; usiner en premier lieu les références (faces, alésages) qui affectent le positionnement ultérieur.
3. Pré-usinage : percer ou laisser une surépaisseur raisonnable sur les ébauches moulées/forgées, généralement une surépaisseur totale de 0,3 à 1,5 mm selon le diamètre de l’alésage.
4. Alésage grossier : éliminer la surépaisseur par couches, contrôler la profondeur de coupe et l’avance pour éviter la concentration de chaleur et la déchirure des parois.
5. Alésage semi-fin (facultatif) : rapprocher l’alésage de la taille finale et stabiliser la géométrie afin de réduire les erreurs lors de l’alésage fin.
6. Alésage de précision : faible profondeur de coupe et avance régulière ; utiliser le micro-ajustement de l’outil et la compensation du programme pour obtenir la taille finale.
7. Mesure en cours de processus : utiliser des palpeurs ou des mesures externes (micromètres internes, jauges à air) pour vérifier la taille et la position ; appliquer la compensation d’outil si nécessaire.
8. Opérations secondaires (facultatif) : alésage, honage, brunissage, emmanchement à la presse de douilles ou taraudage.
9. Nettoyage et ébavurage : éliminer les copeaux et les bavures à l’intérieur de l’alésage pour garantir la qualité de l’ajustement.
10. Inspection finale et enregistrements : enregistrer les dimensions, la précision géométrique et l’état de la surface dans le système de traçabilité de la qualité.

Paramètres clés du processus d’alésage CNC :

1. Vitesse de rotation de la broche : en fonction du diamètre de l’alésage et du matériau de l’outil ; l’alésage grossier utilise généralement des vitesses faibles à moyennes, l’alésage fin utilise des vitesses plus élevées pour une meilleure finition (par exemple, des centaines à des milliers de tours par minute selon le diamètre).
2. Vitesse d’avance : plus élevée pour l’alésage grossier (par exemple, 0,1 à 0,3 mm/tr), plus faible pour l’alésage fin (par exemple, 0,02 à 0,12 mm/tr).
3. Profondeur de coupe par passe : alésage grossier 0,5 mm à 2,0 mm ; alésage fin généralement 0,05 mm à 0,25 mm par passe.
4. Refroidissement : refroidissement à haute pression ou dirigé pour l’évacuation des copeaux et le contrôle de la température ; assurer une élimination en douceur des copeaux pour l’aluminium et les matériaux collants.
5. Contrôle du faux-rond de l’outil : vérifier le faux-rond radial avant l’alésage de précision (exigence courante ≤ 0,01 mm, plus stricte en fonction de la tolérance).
6. Stratégie anti-vibration : réduire l’avance et la profondeur pour les porte-à-faux longs ; utiliser des barres d’alésage amorties et des rapports de porte-à-faux raisonnables (un porte-à-faux ≤ 6D est généralement plus facile à contrôler).

Contrôle qualité et inspection :

1. Contrôle dimensionnel : micromètres d’intérieur, jauges à air et CMM pour l’échantillonnage et l’inspection finale des alésages critiques.
2. Contrôle géométrique : coaxialité, circularité, perpendicularité à l’aide de testeurs de circularité, de CMM ou de systèmes de mesure rotatifs.
3. Qualité de surface : mesurer Ra/Rz à l’aide d’un rugosimètre ; vérifier l’absence de marques de brûlure, de marques d’outils et de traces de broutage sur les parois des alésages.
4. SPC et enregistrement des données : suivi des tendances dimensionnelles et des courbes d’usure des outils dans la production de masse afin d’anticiper la compensation.
5. Documents de traçabilité : archiver les lots de matériaux et de traitements thermiques, les paramètres d’usinage et les rapports de mesure.

Comparaison de l’alésage CNC avec d’autres procédés de perçage :

1. Perçage : haute efficacité pour la création de trous, mais limité en termes de correction de position et de précision géométrique ; souvent utilisé avant l’alésage.
2. Alésage : améliore la taille et la surface, mais offre une faible capacité de correction de position ; couramment utilisé pour la finition après l’alésage.
3. Alésage : se concentre sur la correction géométrique et le dimensionnement de haute précision ; convient aux alésages de grande taille et aux exigences de précision géométrique élevées.
4. Rodage : permet d’obtenir une rugosité très faible et une correction géométrique mineure, souvent effectué après l’alésage.
5. Brunissage (renforcement de la surface de l’alésage) : améliore le durcissement et la finition de la surface ; nécessite au préalable une géométrie d’alésage stable.

Exemples d’applications industrielles de l’alésage CNC :

1. Machines de construction et équipements lourds : grandes bases, alésages d’alignement de boîtiers et alésages de sièges de roulements.
2. Énergie et chimie : corps de pompes, carters de compresseurs, systèmes de trous de corps de vannes.
3. Construction automobile et fabrication de moteurs : alésages de paliers principaux dans les blocs-cylindres, sièges de paliers d’arbres à cames.
4. Aérospatiale : correction géométrique des pièces structurelles de haute précision et des alésages de mécanismes.
5. Moules et outillage de précision : alésages de piliers de guidage, alésages de positionnement et pré-alésages pour canaux de refroidissement.
6. Systèmes hydrauliques : blocs de soupapes, alésages de passage d’huile, pré-alésages de précision pour trous intersectés à plusieurs faces.
