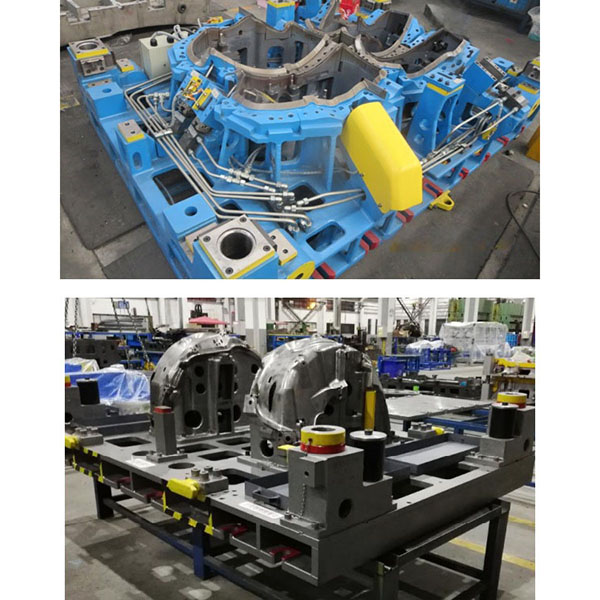

Matrice de découpe pour enjoliveurs et pièces décoratives

La matrice de découpage pour enjoliveurs est adaptée aux opérations de pré-production d’enjoliveurs fabriqués à partir de matériaux formables à froid tels que les alliages d’aluminium, l’acier laminé à froid et l’acier inoxydable. Elle est largement utilisée dans la fabrication en série d’enjoliveurs automobiles, de capuchons décoratifs pour roues et de pièces de garniture connexes.

Principales caractéristiques de la matrice de découpage :

1. Découpe de haute précision : grâce à l’optimisation des arêtes de coupe et des jeux de découpe, elle garantit une grande uniformité des dimensions des flans et de la géométrie périphérique, ce qui réduit la quantité de retouches dans les processus ultérieurs.
2. Capacité et stabilité élevées : compatible avec les systèmes d’alimentation en continu et les presses à grande vitesse pour répondre aux exigences de production stable pour les volumes moyens à importants.
3. Forte adaptabilité aux matériaux : les arêtes de coupe, les jeux et la gestion des déchets peuvent être ajustés en fonction des différentes qualités et épaisseurs de matériaux, tels que les alliages d’aluminium, l’acier laminé à froid et l’acier inoxydable.
4. Durable et facile à entretenir : utilise des aciers à outils à haute résistance et un traitement thermique approprié pour améliorer la résistance à l’usure des outils ; la conception modulaire ou à changement rapide des lames facilite l’entretien et le remplacement sur site.
5. Excellente utilisation des matériaux : l’imbrication raisonnable des bandes réduit le taux de déchets et diminue le coût par pièce.

Pièces et scénarios d’application applicables :

1. Principalement utilisé pour le découpage et la découpe d’ébauches de couvre-roues (enjoliveurs).
2. Également applicable à la production d’ébauches plates de formes ou de tailles similaires, telles que les capuchons décoratifs et les boîtiers.
3. Convient aux scénarios de production en série qui nécessitent des dimensions stables et une grande précision pour le formage ou l’assemblage ultérieur (pièces d’origine automobile, fournisseurs de traitement secondaire, etc.

Recommandations en matière de matériaux et de processus :

1. Matériaux courants : alliages d’aluminium (séries courantes telles que 1xxx/5xxx/6xxx), acier laminé à froid, acier électrogalvanisé pré-plaqué et tôle d’acier inoxydable.
2. Plage d’épaisseur : l’épaisseur courante des tôles dépend de la conception des pièces (par exemple, 0,6 à 2,0 mm est une plage typique) ; les valeurs spécifiques doivent être confirmées en fonction des spécifications du véhicule et des exigences de formage.
3. Protection de surface : pour éviter les rayures ou les bavures pendant le découpage, utilisez un film protecteur ou une lubrification appropriée aux points d’alimentation et de serrage, et si nécessaire, coordonnez-vous avec les traitements de surface en aval (peinture, placage, anodisation, etc.).

Points clés dans la conception et la fabrication des matrices :

1. Arête de coupe et jeu de découpage : régler avec précision en fonction de la qualité et de l’épaisseur du matériau afin de garantir la qualité du découpage et de prolonger la durée de vie de l’outil.
2. Structure de positionnement et de serrage : concevez des goupilles de positionnement, des dispositifs de maintien et des guides d’alimentation fiables pour éviter tout déplacement, plissement ou soulèvement du matériau, afin de garantir la cohérence de la découpe.
3. Contrôle des déchets et des rebuts : planifier la zone de chute et les méthodes d’enroulement/évacuation des déchets afin d’éviter les bourrages et les ruptures de bande.
4. Matériaux des lames et du noyau de la matrice : sélectionner des aciers à outils résistants à l’usure et appliquer des traitements thermiques et des traitements de surface appropriés (tels que la nitruration ou la sulfuration) pour améliorer la durabilité.
5. Conception permettant un entretien rapide : des lames modulaires et des pièces d’usure facilement remplaçables réduisent les temps d’arrêt pour l’entretien.

Contrôle qualité et vérification de l’essai de la matrice :

1. Inspection du premier article : pendant l’essai, inspectez les premières découpes pour vérifier le profil, les dimensions critiques et les bavures afin de vérifier le jeu de coupe et la précision de positionnement.
2. Surveillance en ligne et échantillonnage : Mettez en place un échantillonnage dimensionnel régulier et une surveillance en ligne (comptage des pièces, alarmes d’anomalies) afin de détecter rapidement l’usure des lames ou les anomalies d’alimentation.
3. Inspection d’intégrité : inspectez les ébauches pour vérifier l’intégrité des bords, l’absence de bavures et de rayures superficielles afin de garantir le bon déroulement des opérations de formage en aval.
