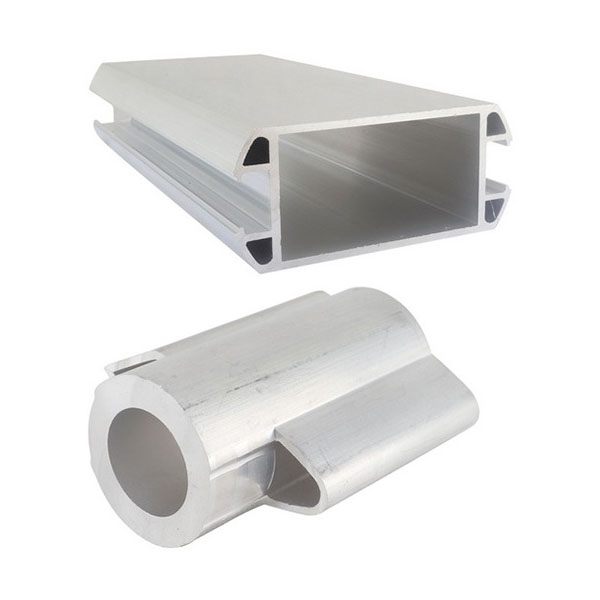

Pièces moulées sous pression en profilés d’aluminium pour cadres légers

Les pièces moulées sous pression en profilé d’aluminium sont largement utilisées dans les cadres légers, les structures de dissipation thermique, les joints d’assemblage et les composants esthétiques, alliant performances structurelles et aspect décoratif. Elles conviennent à des applications dans divers secteurs tels que les équipements industriels, les véhicules, l’éclairage et les accessoires architecturaux.

Principaux matériaux et caractéristiques des pièces moulées sous pression en profilé d’aluminium :

1. Matériau de base en alliage d’aluminium : les nuances courantes comprennent l’ADC12, l’A380 ou des alliages d’aluminium à haute résistance/haute ductilité sélectionnés en fonction de l’application ; ceux-ci se caractérisent par une faible densité, une bonne conductivité thermique et une résistance à la corrosion.
2. Avantages de l’intégration avec les profilés : le moulage sous pression forme un joint intégré aux extrémités ou aux plaques de connexion des profilés en aluminium, ce qui améliore la résistance des joints et réduit les étapes d’assemblage.
3. Propriétés mécaniques et durabilité : ils peuvent atteindre une limite d’élasticité et une résistance à la fatigue relativement élevées, ce qui les rend adaptés aux connecteurs et aux pièces de support soumis à des charges ou à des contraintes.
4. Usinabilité : un usinage secondaire (tournage, fraisage, perçage, taraudage) peut être effectué après le moulage sous pression afin de répondre aux exigences de précision en matière d’ajustement serré et de surface d’étanchéité.

Recommandations de conception :

1. Épaisseur des parois et transitions : il est recommandé d’utiliser une épaisseur de paroi uniforme et d’incorporer des congés pour les transitions afin d’éviter la concentration des contraintes et les défauts de fermeture à froid.
2. Disposition des points d’injection et des canaux : optimisez l’emplacement des points d’injection et la distribution du flux à l’aide d’une simulation du flux dans le moule afin de garantir un remplissage complet et de réduire le retrait et la porosité.
3. Nervures et structures de renfort : utilisez des nervures correctement conçues dans les zones nécessitant une rigidité accrue, tout en veillant à ce que l’épaisseur des nervures soit coordonnée avec l’épaisseur de la paroi principale.
4. Tolérances et marges d’assemblage : laissez des marges d’usinage pour les surfaces d’accouplement critiques, spécifiez les tolérances d’ajustement et indiquez les exigences en matière de traitement thermique ou de surface sur les dessins.

Traitements de surface et post-traitement :

1. Anodisation : améliore la résistance à la corrosion et permet des finitions de surface multicolores ; couramment utilisée pour les pièces exposées et décoratives.
2. Peinture et revêtement en poudre : offrent une résistance aux intempéries et une protection contre l’usure tout en répondant aux exigences de couleur et d’uniformité visuelle.
3. Polissage mécanique et chimique : améliore la douceur de la surface pour améliorer l’apparence ou réduire la friction.
4. Usinage secondaire : effectuez un usinage de haute précision sur les surfaces d’accouplement critiques, les filetages ou les trous de positionnement afin de répondre aux exigences d’assemblage.

Scénarios d’application typiques des pièces moulées sous pression en profilé d’aluminium :

1. Connecteurs de cadres en profilés d’aluminium : connecteurs d’extrémité pour portes et fenêtres, murs-rideaux, présentoirs et cadres légers.
2. Structures de dissipation thermique et de support : supports de montage pour dissipateurs thermiques LED et composants de support pour modules de refroidissement d’appareils électroniques.
3. Pièces d’assemblage industrielles : cadres d’équipement, fixations de rails et joints amovibles.
4. Quincaillerie architecturale et mobilier : connecteurs de mains courantes, bases de poignées et fixations décoratives.
