Pièces moulées sous pression en alliage d’aluminium pour applications robustes

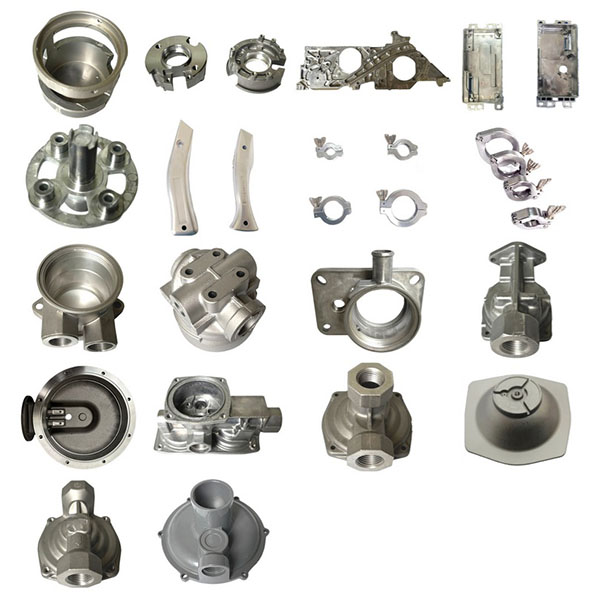

Les pièces moulées sous pression en alliage d’aluminium sont produites en série à l’aide d’un procédé de moulage sous haute pression, qui permet d’équilibrer la résistance, la stabilité dimensionnelle, les performances de dissipation thermique et la qualité de surface.

Principaux matériaux et caractéristiques de performance :

1. Matériaux en alliage d’aluminium : les nuances courantes comprennent les alliages de moulage sous pression tels que l’ADC12 et l’A380 ; des alliages d’aluminium à plus haute résistance ou à plus haute conductivité thermique peuvent également être sélectionnés en fonction des exigences de performance.
2. Propriétés mécaniques : offrent une bonne résistance et rigidité, adaptées aux charges structurelles et aux connexions mécaniques.
3. Propriétés thermiques : leur excellente conductivité thermique facilite la conception de la dissipation thermique, ce qui convient aux boîtiers et aux composants de dissipation thermique des éléments sensibles à la chaleur.
4. Qualité de surface : les pièces moulées sous pression peuvent atteindre un état de surface relativement élevé, ce qui est pratique pour les traitements de surface ultérieurs tels que l’anodisation, la peinture ou le sablage.
5. Usinabilité et assemblabilité : un usinage secondaire (perçage, taraudage, fraisage, etc.) peut être effectué après le moulage sous pression afin de répondre aux exigences d’assemblage et d’ajustement.

Recommandations de conception :

1. Épaisseur des parois et transitions : utilisez une conception à épaisseur de paroi uniforme et prévoyez des congés ou des chanfreins aux transitions d’épaisseur afin de réduire la concentration des contraintes et les défauts de moulage.
2. Nervures et supports : concevez des nervures dans les zones nécessitant une rigidité accrue, en contrôlant l’épaisseur des nervures par rapport à l’épaisseur de la paroi principale afin d’éviter les déformations ou les difficultés de remplissage.
3. Entrées et évents : optimisez l’emplacement et la taille des entrées, et concevez des rainures d’évent au niveau des lignes de joint et des positions critiques afin de réduire l’air emprisonné et les marques de brûlure.
4. Tolérances dimensionnelles et surépaisseurs d’usinage : réservez des surépaisseurs d’usinage pour les surfaces d’accouplement critiques, les trous filetés et les faces d’étanchéité, et spécifiez les grades de tolérance sur les dessins.
5. Démoulage et éjection : concevez des mécanismes d’éjection ou des structures coulissantes appropriés en fonction de la géométrie de la pièce afin de garantir un démoulage et une éjection sûrs et fiables.

Domaines d’application typiques des pièces moulées sous pression en alliage d’aluminium :

1. Industrie automobile : boîtiers d’instruments, composants de dissipation thermique, supports structurels et pièces extérieures fonctionnelles.
2. Équipements de communication et électroniques : boîtiers, structures de dissipation thermique, couvercles d’interface, etc.
3. Équipements industriels et armoires de commande : boîtiers de moteurs, boîtes de jonction, composants de machines-outils, etc.
4. Éclairage et équipements extérieurs : boîtiers de lampadaires, modules de dissipation thermique à LED et boîtiers de protection.
5. Électronique grand public et appareils électroménagers : panneaux d’appareils haut de gamme, composants décoratifs et boîtiers de protection.

Les pièces moulées sous pression en alliage d’aluminium conviennent à divers appareils électroniques, composants automobiles, équipements industriels et produits de consommation qui nécessitent des boîtiers métalliques, des pièces structurelles ou des composants décoratifs, offrant une cohérence et une rentabilité dans la production à grand volume.
