Solutions de moules en alliage d'aluminium moulés sous pression

Solutions de moules en alliage d’aluminium moulés sous pression pour la production en grande série

Les moules de moulage sous pression en alliage d’aluminium de haute qualité déterminent directement la précision dimensionnelle, la qualité de surface et la stabilité de production des pièces moulées. Ils conviennent à la production en série de pièces automobiles, de dissipateurs thermiques électroniques, de boîtiers industriels, d’appareils électroménagers et de divers composants de précision en alliage d’aluminium.

Description

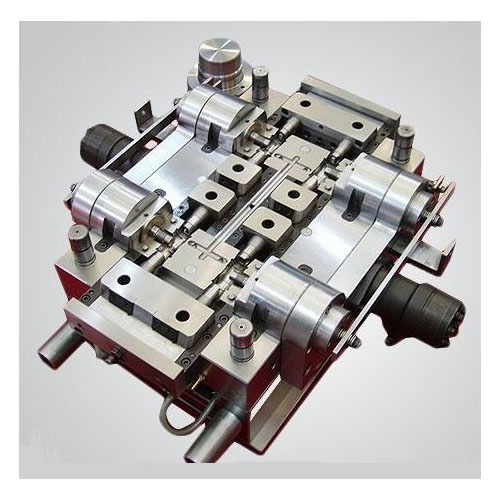

Un moule de moulage sous pression en alliage d’aluminium est l’outil principal utilisé pour la production par moulage sous pression d’alliages d’aluminium. Il assure des fonctions telles que le remplissage du moule avec du métal en fusion, le refroidissement, le formage et l’éjection.

Matériaux et traitements de surface des moules :

  1. Aciers à mouler : les matériaux courants comprennent les aciers à mouler résistants à la chaleur et à l’usure tels que H13, S136 et 420. La nuance appropriée doit être sélectionnée en fonction du type d’alliage d’aluminium et du volume de production, et un traitement thermique approprié doit être appliqué.
  2. Traitement de surface : des procédés tels que la nitruration, le chromage, le PVD ou d’autres traitements de durcissement de surface sont utilisés pour améliorer la résistance à l’usure et les propriétés anti-adhérence de l’aluminium, prolonger la durée de vie du moule et améliorer la finition de surface.
  3. Traitement thermique et trempe : des processus de traitement thermique précis (trempe, revenu et vieillissement) peuvent augmenter la dureté et la résistance du moule, réduisant ainsi le risque de fissuration thermique et de déformation.

Points clés de la structure et de la conception du moule :

  1. Précision de la cavité et du noyau : utilisez des ajustements de tolérance et des structures de positionnement appropriés pour garantir la position de fermeture du moule et la cohérence de la cavité, afin d’obtenir une précision dimensionnelle stable.
  2. Conception du système de refroidissement : disposez les canaux de refroidissement (ou les tuyaux de refroidissement intégrés) de manière appropriée pour contrôler la température du moule, raccourcir les cycles de solidification et réduire les contraintes thermiques et le gauchissement.
  3. Portes et canaux d’alimentation : optimisez les types et les positions des portes, et concevez des distributeurs de flux et des dispositifs de trop-plein/ventilation adaptés afin de garantir un remplissage fluide de la matière fondue et d’éviter la porosité et les défauts de solidification.
  4. Mécanismes d’éjection et de glissière : concevez des broches, des plaques ou des glissières d’éjection en fonction de la géométrie de la pièce afin de garantir une éjection et une décharge sûres et fiables, réduisant ainsi les dommages causés par le moulage.
  5. Évents et rainures d’évacuation : concevez des canaux d’évacuation efficaces au niveau des lignes de joint et des emplacements critiques afin de réduire l’air emprisonné et les marques de brûlure.

Processus de fabrication des moules :

  1. Usinage de précision : utilisez des procédés tels que le fraisage CNC, l’électroérosion à fil, la découpe à fil à avance lente, l’électroérosion par enfonçage et le meulage pour obtenir un usinage de haute précision des cavités et des noyaux.
  2. Assemblage et débogage : après le traitement thermique, assemblez les composants du moule avec précision, effectuez des contrôles d’ajustement et procédez à des ajustements des paramètres de moulage d’essai afin de garantir une fermeture, une éjection et un mouvement de séparation précis.
  3. Moulage d’essai et correction : obtenez les premiers articles grâce au moulage d’essai, analysez les défauts et ajustez les paramètres d’entrée, de refroidissement et d’éjection ; effectuez une correction de la cavité si nécessaire.

Domaines d’application typiques des moules de moulage sous pression en alliage d’aluminium :

  1. Industrie automobile : pièces en alliage d’aluminium à haute résistance et haute précision, telles que les composants de moteur, les pièces de transmission et les accessoires de carrosserie.
  2. Composants électroniques et dissipateurs thermiques : pièces nécessitant une bonne conductivité thermique et une bonne qualité de surface, telles que les boîtiers de dissipateurs thermiques, les ailettes et les supports structurels.
  3. Équipements industriels et boîtiers : pièces en aluminium de taille moyenne à grande, telles que les boîtiers de moteurs, les carters de boîtes de vitesses et les boîtiers d’instruments.
  4. Produits de consommation : panneaux d’appareils électroménagers, composants décoratifs et pièces en alliage d’aluminium qui nécessitent un aspect de haute qualité.
