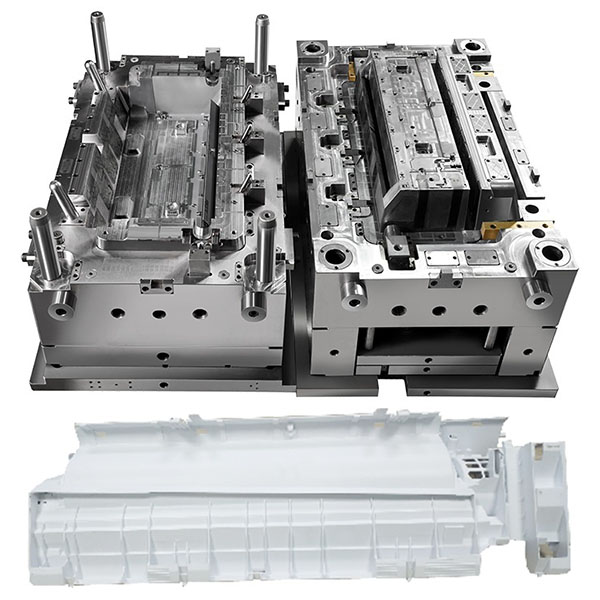

Cadre central de climatiseur moulé par injection, conception durable

Les moules à injection à cadre intermédiaire pour climatiseurs mettent l’accent sur la précision dimensionnelle, l’ajustement de l’assemblage, la rigidité structurelle et la qualité de surface. Ils s’adaptent à divers plastiques techniques et exigences de texture de surface, et sont largement utilisés dans la production d’unités et de composants de climatiseurs résidentiels et commerciaux.

Applications typiques :

1. cadres centraux, cadres de support et cloisons intermédiaires pour unités intérieures ou extérieures.
2. Bases de montage et structures de positionnement pour cartes de circuits imprimés et ensembles de commande.
3. Structures de positionnement et de guidage pour ventilateurs, conduits d’air, filtres et composants de sortie.
4. Pièces fonctionnelles combinées intégrant des encliquetages, des positions de goujons et des emplacements d’insertion afin de réduire l’assemblage secondaire.

Considérations relatives à la structure et à la conception du moule :

1. configuration et disposition des cavités : choisissez des conceptions à cavité unique ou à cavités multiples en fonction de la taille des pièces et du volume de production cible ; pour les pièces symétriques gauche-droite ou les pièces à versions multiples, envisagez des moules appariés ou des noyaux interchangeables.
2. Système d’injection : privilégiez les canaux chauds ou froids en fonction des exigences en matière de matériaux et d’apparence ; utilisez des micro-points d’injection ou des points d’injection à valve dans les zones à parois minces ou où l’apparence est essentielle afin de minimiser les marques d’injection.
3. Circuits de refroidissement et contrôle de la température : des circuits de refroidissement équivalents et des conceptions de chauffage/contrôle de la température localisées peuvent réduire considérablement le gauchissement et la dérive dimensionnelle et raccourcir le temps de cycle.
4. Usinage des cavités et des références : exigez un usinage de précision et un positionnement de référence stable pour les surfaces de référence d’assemblage et les trous de positionnement ; appliquez un chromage dur ou une finition miroir si nécessaire pour améliorer la résistance à l’usure et la qualité de la surface.
5. Mécanismes d’éjection et latéraux : concevez des mécanismes d’éjection latéraux, des glissières ou des mécanismes d’éjection composés pour les encliquetages, les bossages internes ou les emplacements post-insertion afin de protéger les nervures minces et les petites caractéristiques contre les dommages ou les déformations.
6. Contrôle des contraintes et équilibre des flux : réduisez les concentrations de contraintes induites par les flux et le retrait inégal grâce à une disposition appropriée des nervures, des transitions d’épaisseur de paroi, des chanfreins et des dispositions des positions de découpe.

Matériaux courants et recommandations pour le choix des matériaux :

1. plastiques techniques courants : ABS, PC, ABS, PC, PPE, PA (avec renfort en fibre de verre) et TPE (pour les contacts ou joints élastiques).
2. Exigences fonctionnelles : pour les pièces situées à proximité de composants électriques ou nécessitant une résistance au feu, privilégiez les matériaux conformes à la norme UL94 ou aux classifications de résistance au feu pertinentes ; pour une exposition à long terme ou des environnements à haute température, envisagez des formulations résistantes à la chaleur et anti-jaunissement.
3. Considérations relatives au choix des matériaux : résistance mécanique, résistance à la fatigue, stabilité dimensionnelle, résistance à la chaleur et aux intempéries, usinabilité de surface et coût.

Processus de moulage par injection et flux de production :

1. moulage d’essai et vérification des paramètres : le moulage d’essai initial doit permettre de vérifier les schémas de remplissage, les profils de pression de maintien, l’efficacité du refroidissement et le comportement au gauchissement ; optimisez la conception à l’aide d’une analyse Moldflow (Moldflow) si nécessaire.
2. Verrouillage du processus : confirmez la vitesse d’injection, le temps/la pression de maintien, la température du moule et le temps de refroidissement, puis créez des spécifications de processus (SOP) et des tableaux de contrôle.
3. Production en série et contrôle en ligne : utiliser le SPC, l’inspection visuelle en ligne et l’échantillonnage des dimensions clés pour garantir la stabilité, et établir des procédures d’alarme et d’arrêt de la ligne en cas d’anomalies.
4. Post-traitement et préparation de l’assemblage : procéder à l’ébavurage, à l’insertion des assemblages, à l’insertion des goujons ou au thermosoudage, et effectuer des inspections fonctionnelles et d’ajustement avant l’assemblage.
